Olej przekładniowy
Modele z napędem na 2 koła
Odpływ
1. Uruchom silnik i rozgrzej skrzynię biegów.
2. Zatrzymaj silnik. Wykręć korek spustowy i spuść olej przekładniowy.

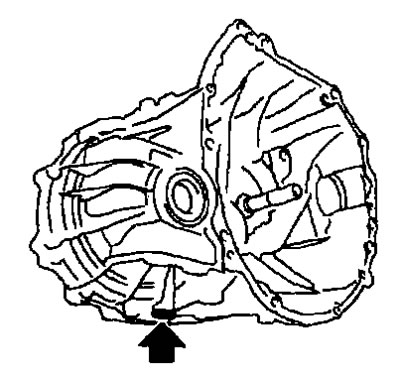

3. Załóż nową uszczelkę na korek spustowy i wkręć ją w obudowę sprzęgła. Dokręcić wymaganym momentem.
Uwaga. Nie używać ponownie uszczelki.
Tankowanie
1. Wyjmij wtyczkę (1). Wlać świeży olej przekładniowy do skrzyni biegów.
Klasa oleju i lepkość: Patrz rozdział «Konserwacja».
Pojemność napełniania olejem (standard): Patrz akapit poniżej. «Dane techniczne i specyfikacje».
2. Po zatankowaniu sprawdź poziom oleju. Zobacz poniżej.

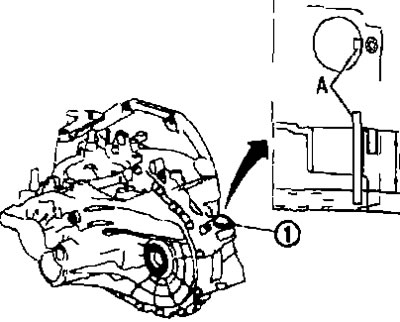

A. Odpowiedni wskaźnik poziomu.
3. Załóż nowy O-ring na korek spustowy i wkręć go w obudowę sprzęgła.
Uwaga. Nie używaj ponownie pierścienia uszczelniającego.
4. Dokręcić śrubę mocującą grzyb odpowiednim momentem.
Kontrola wycieków
Upewnij się, że nie ma wycieków oleju z ręcznej skrzyni biegów i okolic.
Kontrola poziomu
1. Wyjmij wtyczkę (1).

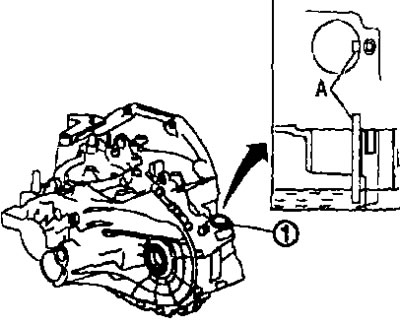

2. Zmierz poziom oleju za pomocą odpowiedniego prętowego wskaźnika poziomu (A), jak pokazano na rysunku i upewnij się, że mieści się w normalnym zakresie.
Poziom oleju «L»: Patrz akapit poniżej. «Dane techniczne i specyfikacje».
Uwaga:
- Nie uruchamiaj silnika podczas sprawdzania poziomu oleju.
- Zmierz poziom oleju za pomocą odpowiedniego prętowego wskaźnika poziomu przez otwór pod korkiem wlewu.
3. Załóż nowy O-ring na korek wlewu i wkręć go w obudowę skrzyni biegów.
Uwaga. Nie używaj ponownie pierścienia uszczelniającego.
4. Dokręcić śrubę mocującą grzyb odpowiednim momentem.
Modele z napędem na 4 koła
Odpływ
1. Uruchom silnik i rozgrzej skrzynię biegów.
2. Zatrzymaj silnik. Wykręć korek spustowy i spuść olej przekładniowy.

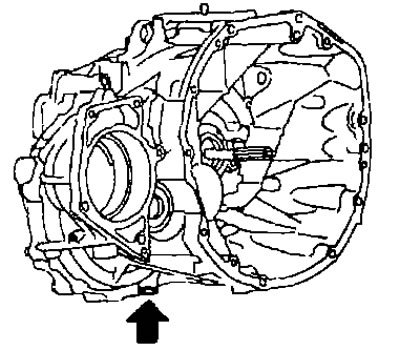

3. Załóż nową uszczelkę na korek spustowy i wkręć ją w obudowę sprzęgła. Dokręcić wymaganym momentem.
Uwaga. Nie używać ponownie uszczelki.
Tankowanie
1. Wyjmij wtyczkę (1) z otworu wlewowego. Wlać świeży olej przekładniowy do skrzyni biegów.

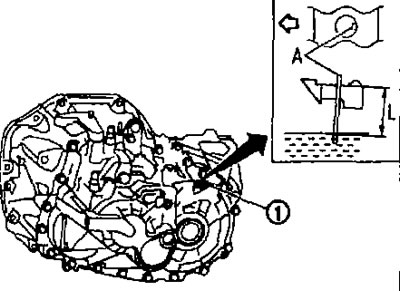

A. Odpowiednia sonda; Przed samochodem.
Klasa oleju i lepkość: Patrz rozdział «Konserwacja».
Pojemność napełniania olejem (standard): Patrz akapit poniżej. «Dane techniczne i specyfikacje».
2. Po zatankowaniu sprawdź poziom oleju. Zobacz poniżej.
3. Załóż nową uszczelkę na korek wlewu i wkręć ją w obudowę skrzyni biegów.
Uwaga. Nie używać ponownie uszczelki.
4. Dokręcić korek wlewu wymaganym momentem.
Kontrola wycieków
Upewnij się, że nie ma wycieków oleju z ręcznej skrzyni biegów i okolic.
Kontrola poziomu
1. Wyjmij wtyczkę (1) z otworu wlewowego.

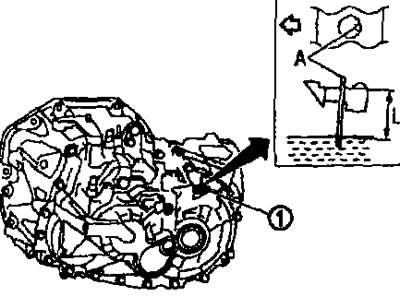

2. Zmierz poziom oleju za pomocą odpowiedniego prętowego wskaźnika poziomu (A), jak pokazano na rysunku i upewnij się, że mieści się w normalnym zakresie.
Przód samochodu
Poziom oleju «L»: Patrz akapit poniżej. «Dane techniczne i specyfikacje».
Uwaga. Nie uruchamiaj silnika podczas sprawdzania poziomu oleju.
Zmierz poziom oleju za pomocą odpowiedniego prętowego wskaźnika poziomu przez otwór pod korkiem wlewu.
3. Załóż nową uszczelkę na korek wlewu i wkręć ją w obudowę skrzyni biegów.
Uwaga. Nie używać ponownie uszczelki.
4. Dokręcić korek wlewu wymaganym momentem.
