Sklop poklopca haube

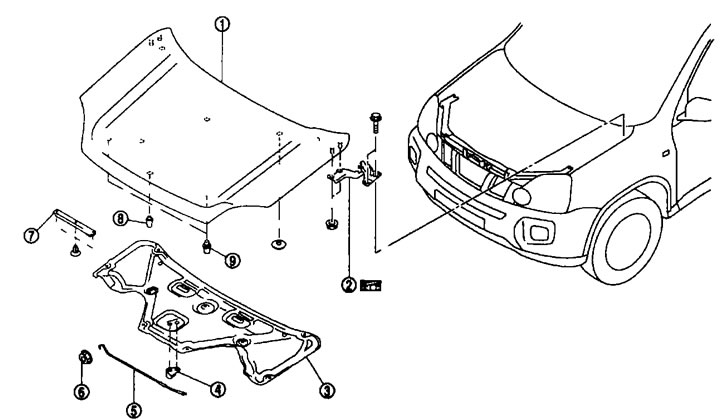

Povlačenje. 1. Sklop poklopca haube; 2. Šarka napa; 3. Izolator haube; 4. Stezaljka; 5. Potporna šipka haube; 6. Gumena čahura; 7. Brtva jezgre hladnjaka; 8. Gumeni amortizer, centralni; 9. Gumeni amortizer, bočni.

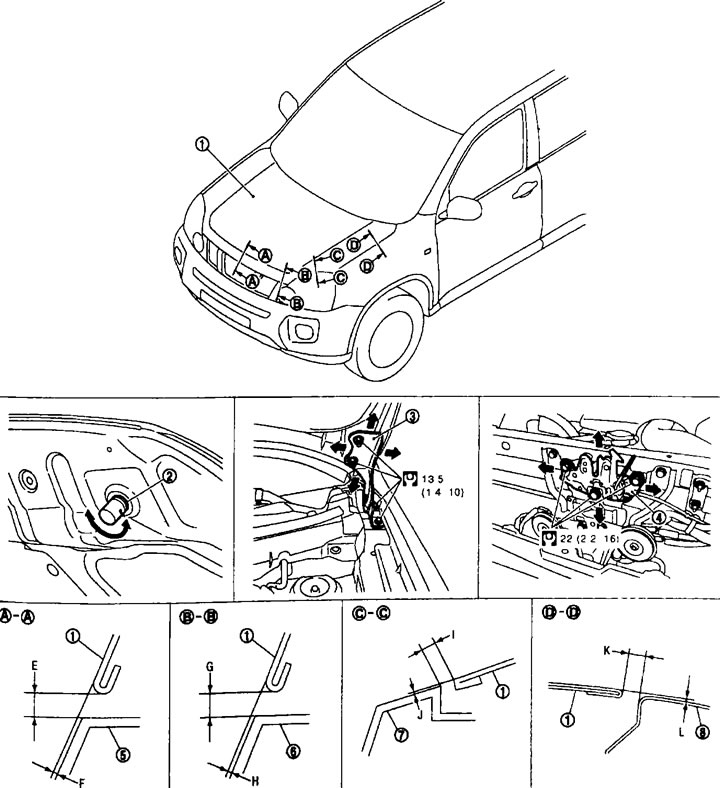

Podešavanje. 1. Sklop poklopca haube; 2. Gumeni amortizer, bočni; 3. Šarka napa; 4. Sklop brave poklopca nape; 5. Rešetka hladnjaka; 6. Prednji branik; 7. Prednja kombinirana lampa; 8. Prednje krilo.
Skidanje i ugradnja
Uklanjanje
1. Poduprite sklop zasuna haube prikladnim materijalom tako da ne padne.
Pažnja. Ako ne učvrstite poklopac motora u otvorenom položaju s potpornom šipkom prilikom skidanja potpornja poklopca motora, možete se ozlijediti.
2. Odvijte pričvrsne matice šarki na haubi i uklonite sklop poklopca haube.
Pažnja. Posao izvodite s partnerom, jer... kapuljača je teška.
3. Nakon uklanjanja sklopa poklopca, uklonite sljedeće komponente:
- izolator haube,
- stezaljka,
- potporna šipka haube,
- gumena čahura,
- brtva jezgre hladnjaka,
- središnji gumeni amortizer,
- gumeni bočni amortizer.
Montaža
Instalacija se provodi obrnutim redoslijedom od uklanjanja.
Pažnja:
- Posao izvodite s partnerom, jer... kapuljača je teška.
- Prije ugradnje šarki haube, nanesite mazivo protiv korozije na površinu za sjedenje karoserije automobila.
- Nakon postavljanja prilagodite pristajanje poklopca nape. Pogledajte dolje.
Podešavanje
Zemljište | Standard (mm) | |||
Poklopac haube, rešetka hladnjaka | A A | E | Gap | 4,0-8,0 |
F | Visina | -0,4 do 4,0 | ||
Poklopac haube-prednji branik | B B | G | Gap | 4,0-8,0 |
H | Visina | -0,4 do 4,0 | ||
Prednja kombinirana lampa na poklopcu motora | C C | I | Gap | 1,8-6,2 |
J | Visina | od -1,3 do 2,7 | ||
Poklopac haube prednji blatobran | D D | K | Gap | 2,6-4,6 |
L | Visina | -1,0 do 1,0 |
1. Provjerite razmak i visinu površine između poklopca i svake komponente vizualno i dodirom (Moraju odgovarati standardnim veličinama navedenim u tablici).
2. Uklonite rešetku hladnjaka. Pogledajte odjeljak u nastavku «Vanjska oprema».
3. Ako bilo koja dimenzija nije normalna, prilagodite je na sljedeći način.
4. Uklonite bravu poklopca motora i podesite visinu okretanjem bočnog gumenog amortizera tako da poklopac motora bude 1-1,5 mm ispod blatobrana.
5. Zategnite zasun haube rukom i učvrstite ga sa zasunom. Uvjerite se da nema zazora u zasunu poklopca i zasunu i podesite razmak i visinu u odnosu na šarku zasuna tako da budu unutar standarda.
6. Prilagodite veličine «A» i «U», prikazano na slici na dolje prikazane vrijednosti kada se napa otpusti pod vlastitom težinom s visine od cca. 200 mm ili laganim pritiskom snagom od cca. 29 N (3 kg).
7. Nakon podešavanja, zategnite pričvrsne vijke brave potrebnim momentom.

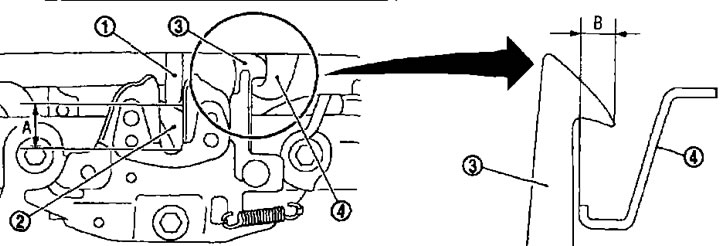

1. Šarka zasuna poklopca motora.
2. Primarni zasun.
3. Sekundarna petlja zasuna.
4. Sekundarni zasun.
A. 20,0 mm.
H. 6,8 mm.
Šarka poklopca
Pogledajte sliku iznad.
Skidanje i ugradnja
Uklanjanje
1. Uklonite sklop poklopca. Vidi gore.
2. Uklonite prednji blatobran. Pogledajte dolje.
3. Odvijte pričvrsne vijke šarki na haubi i uklonite šarke.
Montaža
Instalacija se provodi obrnutim redoslijedom od uklanjanja.
Pažnja:
- Prije postavljanja šarki haube, nanesite mazivo protiv korozije na površinu za sjedenje karoserije vozila.
- Nakon ugradnje nanesite boju (da odgovara boji karoserije) na glavama pričvrsnih vijaka i matica šarki.
- Nakon postavljanja prilagodite pristajanje poklopca nape. Vidi gore.
Potporna šipka nape
Pogledajte sliku iznad.
Skidanje i ugradnja
Uklanjanje
1. Poduprite sklop zasuna haube prikladnim materijalom tako da ne padne.
Pažnja. Ako ne učvrstite poklopac motora u otvorenom položaju s potpornom šipkom prilikom skidanja potpornja poklopca motora, možete se ozlijediti.
2. Skinite potpornu šipku haube s gumene čahure.
Montaža
Instalacija se provodi obrnutim redoslijedom od uklanjanja.
Upravljački kabel za zaključavanje haube
Skidanje i ugradnja
Uklanjanje
1. Odvijte pričvrsne vijke otvarača brave haube i uklonite otvarač.
2. Uklonite rešetku hladnjaka. Pogledajte odjeljak u nastavku «Vanjska oprema».
3. Uklonite zaštitnu podlogu blatobrana. Pogledajte odjeljak u nastavku «Vanjska oprema».
4. Odvijte pričvrsne vijke brave poklopca nape i uklonite bravu.
5. Odvojite kabel od brave poklopca i uklonite kabelske stezaljke s potpornog ruba poklopca.
6. Uklonite gumenu čahuru s pregrade odjeljka motora i povucite kabel brave haube prema unutrašnjosti vozila.
Pažnja. Prilikom povlačenja kabela, nemojte trgati ili grebati vanjsku površinu kabela od ruba prolaznog otvora u tijelu.
Montaža
Instalacija se provodi obrnutim redoslijedom od uklanjanja.
Pažnja:
- Nemojte pretjerano savijati kabel, održavajući radijus savijanja od 100 mm ili više.
- Uvjerite se da se kabel nije pomaknuo u odnosu na gumenu čahuru i nanesite brtvilo na područje gumene čahure označeno zvjezdicom.
- Uvjerite se da je kabel čvrsto zahvaćen bravom.
- Nakon postavljanja prilagodite pristajanje poklopca nape. Vidi gore.
- Nakon postavljanja, provjerite kabel brave haube. Pogledajte dolje.
Ispitivanje
Bilješka. Ako je kabel za otpuštanje haube savijen ili deformiran, zamijenite ga.
1. Uvjerite se da je sekundarni zasun poklopca čvrsto spojen sa šarkom sekundarnog zasuna (za 6,8 mm kao što je prikazano na slici) pod vlastitom težinom haube.
2. Laganim povlačenjem poluge za otpuštanje poklopca motora uvjerite se da je prednji rub haube podignut otprilike 20 mm. Također provjerite da li se otključavanje poklopca vratilo u prvobitni položaj.

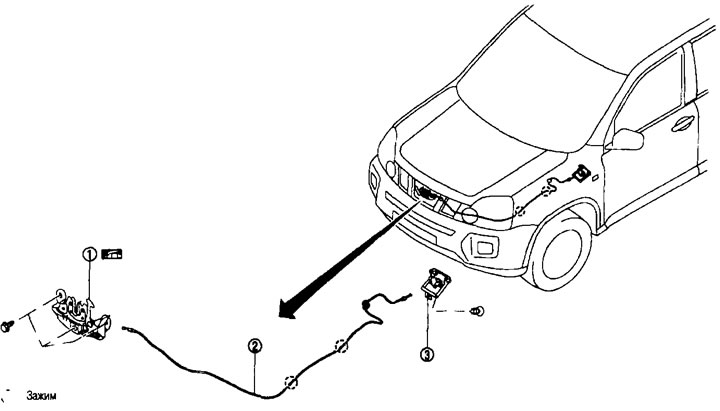

Upravljački kabel za zaključavanje poklopca nape. 1. Sklop brave poklopca nape; 2. Upravljački kabel za bravu haube; 3. Otvarač brave haube.
3. Provjerite je li sila otvaranja poklopca haube pomoću otvarača 49 N (5,0 kg) ili manje.
4. Postavite tako da statička sila zatvaranja poklopca nape bude 94-490 Nm (9,6-50,0 kg-m).
Bilješka:
- Primijenite silu okomito na desnu i lijevu stranu zasuna haube.
- Nemojte pritiskati obje strane istovremeno.
5 Provjerite ima li dovoljno maziva na zasunu haube. Ako je potrebno, nanesite mazivo.
