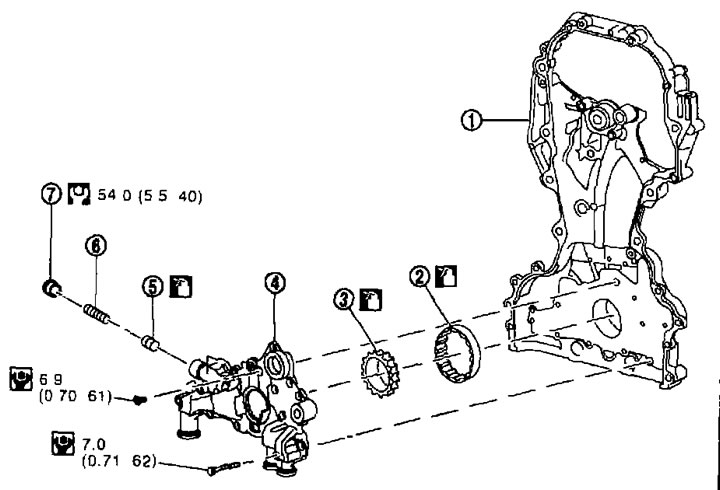

Алейная помпа 1. Пярэдняя крышка (аб'яднана з корпусам алейнай помпы); 2. Вонкавая шасцярня; 3. Унутраная шасцярня; 4. Вечка алейнай помпы; 5. Рэдукцыйны клапан; 6. Спружына рэдукцыйнага клапана; 7. Заглушка рэдукцыйнага клапана.
Разборка і зборка
Разборка
1. Зніміце вечка алейнай помпы.
2. Выміце ўнутраную і вонкавую шасцярні алейнай помпы з пярэдняга вечка.
3. Вывярнуўшы заглушку рэдукцыйнага клапана, выміце спружыну і клапан.
Зборка
Зборка выконваецца ў парадку зваротным разборцы з улікам наступнага.

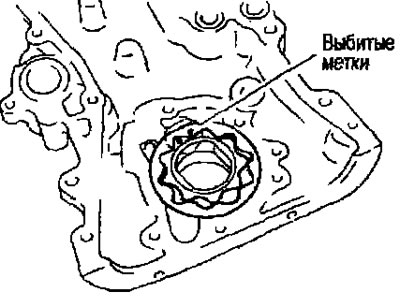

- Усталёўвайце ўнутраную і вонкавую шасцярні выбітымі пазнакамі са боку вечка алейнай помпы.
Праверка пасля разборкі
Зазоры паміж кампанентамі алейнай помпы

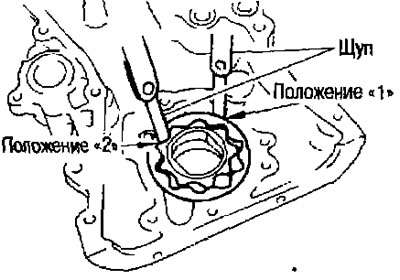

- Вымерайце зазор пры дапамозе маца. Зазор паміж вонкавай шасцярняй і пярэдняй вечкам (становішча «1»).
Стандарт: Гл. ніжэй п. «Тэхнічныя дадзеныя і спецыфікацыі».
- Зазор паміж зуб'ямі вонкавай і ўнутранай шасцерняў алейнай помпы (становішча «2»).
Стандарт: Гл. ніжэй п. «Тэхнічныя дадзеныя і спецыфікацыі».
- Вымерайце зазор пры дапамозе маца і лінейкі.

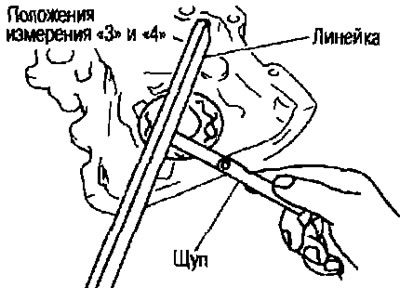

Бакавы зазор паміж унутранай шасцярнёй і пярэдняй вечкам (становішча «3»).
Бакавы зазор паміж вонкавай шасцярняй і пярэдняй вечкам (становішча «4»).
Стандарт: Гл. ніжэй п. «Тэхнічныя дадзеныя і спецыфікацыі».
- Разлічыце зазор паміж унутранай шасцярнёй і корпусам алейнай помпы наступным чынам.

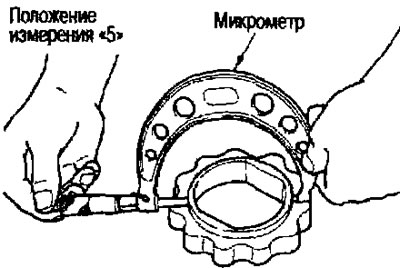

Унутраны дыяметр пярэдняга вечка. Пры дапамозе мікраметра вымерайце вонкавы дыяметр які выступае ўчастку ўнутранай шасцярні (становішча «5»).
Зняцце і ўстаноўка
Зняцце
Зніміце пярэднюю крышку. Глядзіце кіраўніка «Механічная частка рухавіка».
Заўвага. Алейная помпа ўбудаваны ў пярэдняе вечка.
Ўстаноўка
Устаноўка выконваецца ў парадку зваротным зняцці з улікам наступнага:
- Пры ўсталёўцы сумясціце плоскія грані коленвала з плоскімі гранямі ўнутранай шасцярні алейнай помпы.
Вонкавы дыяметр унутранай шасцярні алейнай помпы.

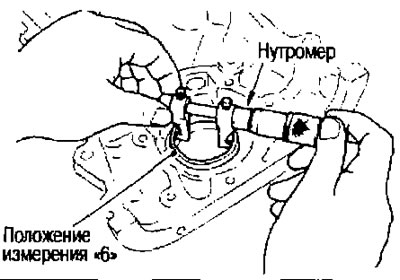

Пры дапамозе нутромера вымерайце ўнутраны дыяметр пярэдняга вечка (па ажаніўшы «6»).
Зазор паміж унутранай шасцярняй алейнай помпы і пярэдняй вечкам (Зазор) = (унутраны дыяметр пярэдняга вечка) - (вонкавы дыяметр унутранай шасцярні алейнай помпы).
Стандарт: Гл. ніжэй п. «Тэхнічныя дадзеныя і спецыфікацыі»
- Калі вымераны/вылічаны зазор адрозніваецца ад нормы, заменіце пярэдняе вечка.
Зазор рэдукцыйнага клапана

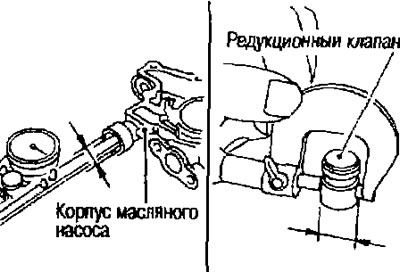

(Зазор) = (дыяметр адтуліны пад клапан) - (вонкавы дыяметр клапана).
Стандарт: Гл. ніжэй п. «Тэхнічныя дадзеныя і спецыфікацыі».
- Калі вымераны/вылічаны зазор адрозніваецца ад нормы, заменіце пярэдняе вечка.
Увага:
- Вырабіце маторнае масла на рэдукцыйны клапан.
- Пераканайцеся, што клапан свабодна апускаецца ў адтуліну пад клапан пад уласнай вагой.
Праверка пасля ўстаноўкі
1. Праверце ўзровень алею. Глядзіце вышэй.
2. Запусціце рухавік і праверце няма ўцечак маторнага алею.
3. Заглушыце рухавік і пачакайце 10 хвілін.
4. Праверце ўзровень алею і давядзіце да нормы. Глядзіце вышэй.
