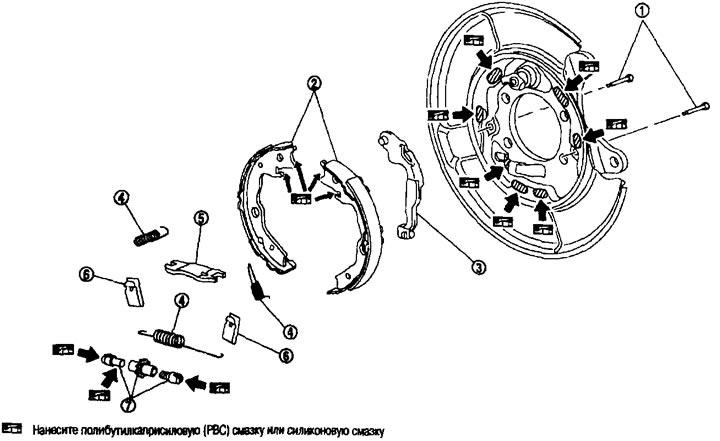

Калодка стаяначнага тормазу. 1. Супрацьрэбезгавы штыфт; 2. Калодка стаяначнага тормазу; 3. Каленчаты рычаг; 4. Зваротная спружына; 5. Распорка тормазу; 6. Спружына; 7. Рэгулятар.
Зняцце і ўстаноўка
Зняцце
Увага. Вырабляеце чыстку калодак стаяначнага тормазу і грязеотражательного шчыта пры дапамозе пыласоса. Не карыстайцеся сціснутым паветрам.
1. Зніміце заднія колы.
2. Зніміце тармазную кружэлку з рычагом стаяначнага тормазу ў цалкам адпушчаным становішчы. Глядзіце вышэй.
Увага:
- У выпадку паўторнага выкарыстання тармазной кружэлкі перад яго здыманнем вырабіце пазнакі сумяшчэння на тармазную кружэлку і калодку кола і колавы падшыпнік у зборы.
- Не губляйце тармазную кружэлку.
3. Калі тармазная кружэлка не здымаецца выканайце наступнае:
а. Замацуеце тармазную кружэлку колавымі гайкамі і выміце заглушку з адтуліны рэгулятара.

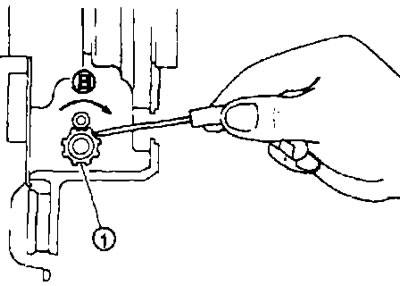

b. Пры дапамозе адвёрткі з плоскім джалам звярніце рэгулятар (1) у напрамку (У), адцягніце і прыслабце тармазныя калодкі.
4. Зніміце супрацьбразгавыя штыфты спружыны і зваротныя спружыны.
Увага. Не губляйце знятыя кампаненты.
5. Зніміце распорку тормазу, рэгулятар, калодкі стаяначнага тормазу і каленчаты рычаг.
Увага:
- Пярэднія і заднія калодкі стаяначнага тормазу выраблены з розных матэрыялаў не пераблытайце іх пры зняцці.
- Не губляйце знятыя кампаненты.
6. Аперацыі па зняцці грязеадбівальнага шчыта. Глядзіце ў главе «Задняя вось і падвеска».
Ўстаноўка
Устаноўка выконваецца ў парадку зваротным зняцці.
- Вырабіце полибутилкаприенловую (РВС) змазку або сіліконавую змазку на грязеотражательный шчыт і тармазныя калодкі.
Увага. Пярэднія і заднія калодкі стаяначнага тормазу выраблены з розных матэрыялаў. Не пераблытайце іх пры зняцці і ўстаноўцы.

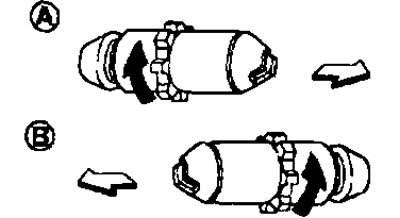

- Усталюеце рэгулятары так, каб пры іх кручэнні ў кірунку паказаным стрэлкай здалася разьбовая частка.
А: Для тормазу правага кола.
У: Для тормазу левага кола.
: Перад аўтамабіля.
: Рэгулятар даўжэе.
- Укараціце рэгулятар шляхам яго кручэння.
- Пасля разборкі вырабіце полибутилкапрысілавую (РВС) змазку або сіліконавую змазку на разьбярства.
- Праверце, ці няма змазкі на паверхні слізгацення тармазной калодкі і на ўнутранай паверхні барабана. Калі змазка патрапіла на паверхні, абатрыце яе.
Праверка і рэгуляванне
Праверка пасля зняцця
Праверка таўшчыні фрыкцыйнай накладкі.

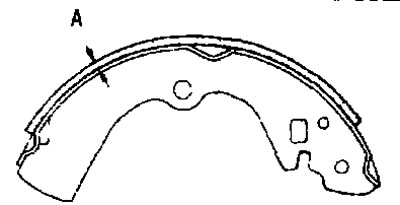

Праверце таўшчыню (А) фрыкцыйнай накладкі.
Стандартная таўшчыня: Гл. ніжэй п. «Тэхнічныя дадзеныя і спецыфікацыі».
Лімітавы знос: Гл. ніжэй п. «Тэхнічныя дадзеныя і спецыфікацыі».
Праверка ўнутранага дыяметра барабана.

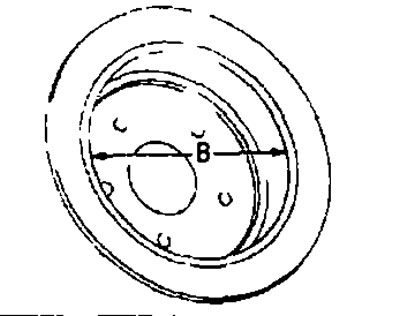

Праверце ўнутраны дыяметр (У) барабана.
Стандартны ўнутраны дыяметр: Гл. ніжэй п. «Тэхнічныя дадзеныя і спецыфікацыі».
Максімальны ўнутраны дыяметр: Гл. ніжэй п. «Тэхнічныя дадзеныя і спецыфікацыі».
Іншыя праверкі
Праверце і пры выяўленні адхіленняў ад нормы, заменіце:
- ці няма празмернага зносу, пашкоджанні і адслойванні фрыкцыйнай накладкі;
- ці няма празмернаю зносу і пашкоджанняў на паверхні слізгацення калодкі;
- ці няма празмернаю зносу пашкоджанняў і карозіі на супрацьбразгавым штыфце;
- ці не правісла спружына і зваротныя спружыны;
- ці няма празмернага зносу, пашкоджанняў і карозіі;
- ці няма празмернага зносу, пашкоджанняў і карозіі на распорцы тормазу;
- ці свабодна перамяшчаецца рэгулятар;
- ці няма празмернага зносу, пашкоджанняў і карозіі на каленчатым рычагу;
- выканайце візуальную праверку барабана знутры і пераканаецеся, ці няма празмернага зносу расколін і пашкоджанняў;
- пры дапамозе пары штангенцыркулей праверце ўнутраны дыяметр барабана.
Рэгуляванне пасля ўстаноўкі
- Адрэгулюйце даўжыню ходу рычага стаяначнага тормазу на патрабаваную колькасць пстрычак.
- У выпадку замены тармазных калодак і/або тармазных дыскаў або калі тормазы працуюць з адхіленнямі выканайце іх прызаробку як паказана ніжэй:
1. Адрэгулюйце даўжыню ходу рычага стаяначнага тормазу на патрабаваную колькасць пстрычак.
2. Выканайце прыпрацоўку стаяначнага тормазу, здзейсніўшы паездку на аўтамабілі ў наступных умовах:
Рух наперад.
- Хуткасць аўтамабіля: прыбл. 40 км/г (пастаянная ў прамым напрамку)
- Высілак націску на педаль тормазу прибл. 130 Н (13,3 кг) (пастаяннае)
- Час прыблізна 10 сек.
Увага. У пазбяганне перагрэву фрыкцыйнай накладкі дайце ёй астудзіцца прыблізна на працягу 5 хвілін пасля кожнага цыклу прызаробкі.
3. Пасля правядзення прызаробкі праверце даўжыню ходу рычага стаяначнага тормазу. Калі яна адрозніваецца ад нормы, выканайце паўторнае рэгуляванне.
