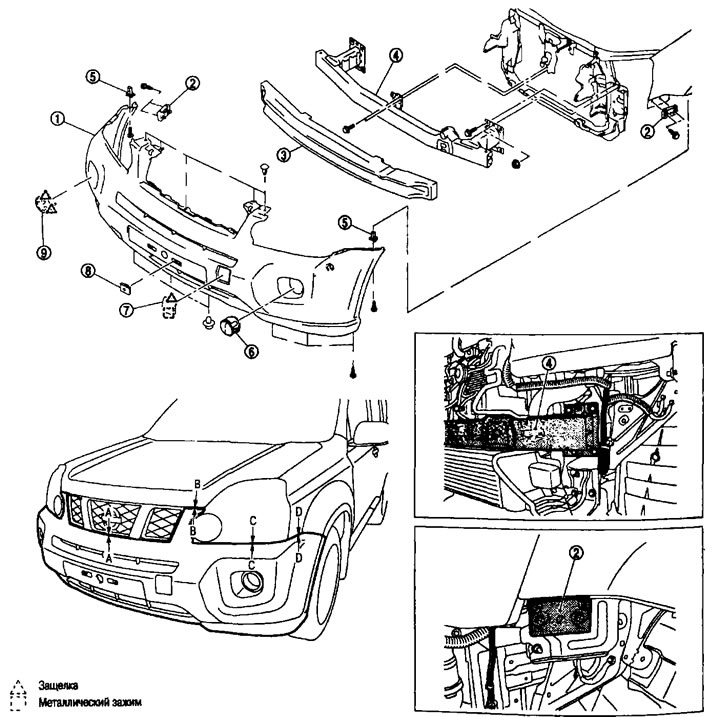

Пярэдні бампер. 1. Карніз бампера ў зборы; 2. Бакавы кранштэйны бампера; 3. Гасільнік энергіі; 4. Рабро калянасці; 5. Гумовая ўтулка; 6. Процітуманная фара ў зборы; 7. Вечка буксірнага крука; 8. J-вобразная гайка; 9. Аздабленне пярэдняга бампера (без супрацьтуманных фар).
Зняцце і ўстаноўка
Зняцце
Увага. Карніз бампера выраблены з пластмасы. Не прыкладвайце да яго вялікі высілак і не дапушчайце трапленні на яго алею.
1. Цалкам адкрыйце капот.
2. Зніміце рашотку радыятара. Глядзіце ніжэй.

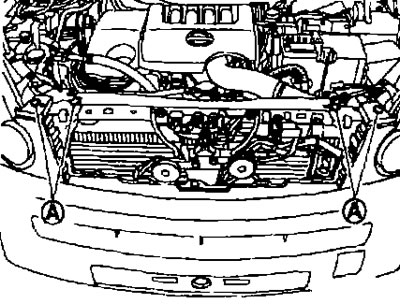

3. Выміце заціскі (А) з верхняга боку карніза пярэдняга бампера.
4. Зніміце пярэдні кутні молдынг (левы/правы). Глядзіце ніжэй.
Заўвага. Здымайце толькі той участак, які датыкаецца з карнізам бампера.
5. Зніміце пырскавікі і ахоўную накладку крыла. Глядзіце ніжэй.
6. Адлучыце шланг ад трубкі абмывальнікаў фар (А) (калі маюцца).

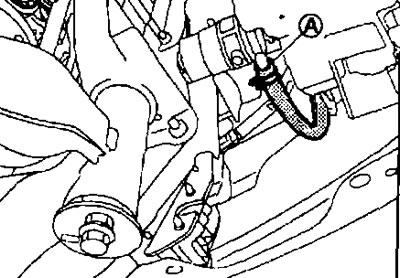

7. Адлучыце раздымы ад протівотуманных фар (калі маюцца). Глядзіце кіраўніка «Прыборы, якія кіруюць вадзіцелем».
8. Зніміце абарону рухавіка з боку дна. Глядзіце ніжэй.

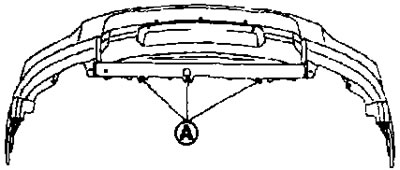

9. Выміце крапежныя заціскі (А) з ніжняга боку карніза пярэдняга бампера.

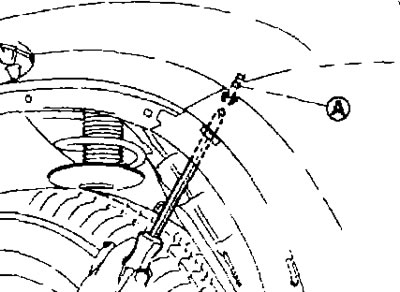

10. Вывярніце крапежныя шрубы (А) з карніза пярэдняга бампера (злева/справа).
11. Зніміце карніз пярэдняга бампера.
Увага. Здымайце карніз бампера з напарнікам так, каб не выпусціць яго.
2. Пасля зняцця карніза бампера зніміце наступныя кампаненты:
- J-вобразная гайка;
- бакавы кранштэйны бампера (левы/правы);
- аздабленне пярэдняга бампера;
- противотуманные фары ў зборы, гл. раздзел «Прыборы, якія кіруюць вадзіцелем».
13. Зніміце гасільнік энергіі.
14. Вывярніце крапежныя балты і гайкі з рабра калянасці бампера, затым зніміце рабро калянасці.
Ўстаноўка
Устаноўка выконваецца ў парадку зваротным зняцці.
Заўвага. Пасля ўстаноўкі выканайце рэгуляванне пасадкі.
Участак | Зазор | |
Пярэдні бампер-рашотка радыятара | А-А | 0,2-2,8 мм |
Пярэдні бампер-капот у зборы | В-У | 4,0-8,0 мм |
Пярэдні бампер фара | З-С | 0,5-2,5 мм |
Пярэдні бампер пярэдняе крыло | D-D | 0,0-0,7 мм |
