Увага! Сапраўднае апісанне не адносіцца да аўтамабіляў, абсталяваных падушкай бяспекі.
Рулявы механізм без гідраўзмацняльніка
Зняцце
1. Падніміце пярэднюю частку аўтамабіля і ўсталюеце на падстаўкі.
2. Зніміце абодва колы.
3. Выстаўце колы ў становішча язды па прамой.
 |  |

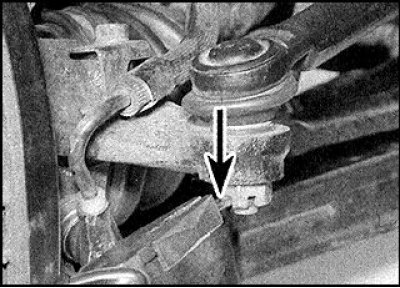

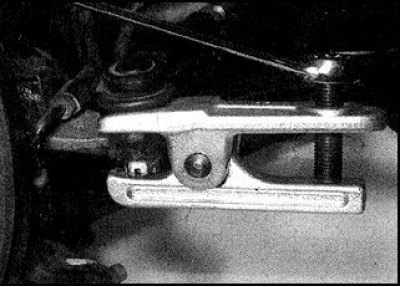

4. Расшплінтуйце і адпусціце гайку рулявой цягі, выпрасуйце шарнір наканечніка, адкруціце гайку.
5. Адлучыце іншы наканечнік рулявой цягі.

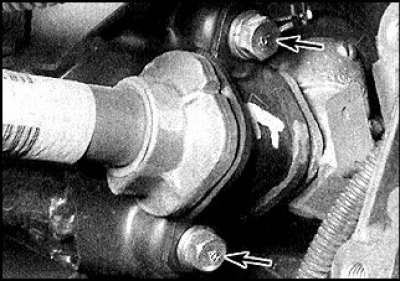

6. Унутры маторнага адсека адкруціце гайкі (паказаны стрэлкамі) і сцягніце чахол карданнага шарніра.

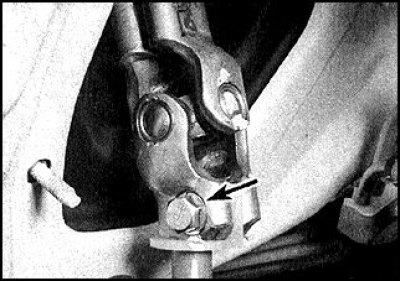

7. Абазначце ўзаемнае становішча шарніра і вала рулявога механізму, адпусціце ніт (паказаны стрэлкай) і адлучыце шарнір.
8. Адкруціце балты і зніміце кранштэйны рулявога механізму.
9. Дастаньце рулявы механізм праз нішу правага кола (на а/м з правым рулём) або прыпадніміце рулявы механізм і дастаньце з маторнага адсека (на а/м з левым рулём).
Праверка
1. Праверце наяўнасць прыкмет зносу або пашкоджанняў.
2. Праверце свабоду перамяшчэння рэйкі, пераканайцеся адсутнасці люфт і заядання.
3. Паверце наяўнасць дэфармацыі і пашкоджанняў рэйкі.
4. Праверце стан чахлоў.
5. Праверце люфт у наканечніках цяг.
Усталяванне
1. Сцэнтруйце рулявы механізм.
2. Для гэтага вызначыце лік абарачэнняў вала паміж крайнімі становішчамі рэйкі.
3. З крайняга становішча рэйкі адкруціце вал на палову гэтага ліку абарачэнняў.
4. Усталюйце механізм і кранштэйны, зацягніце балты.
5. Далучыце карданны шарнір, сумясціўшы пазнакі (калі ўсталёўваецца зняты механізм).
6. Надзеньце чахол, рамку і загарніце гайкі.
7. Далучыце шарнір цягі і навярніце гайку.
8. Зацягніце гайку і зашплінтуйце.
9. Далучыце другую цягу.
10. Усталюйце колы і апусціце аўтамабіль.
Рулявы механізм з гідраўзмацняльнікам
Зняцце
1. Падніміце пярэднюю частку аўтамабіля і ўсталюеце на падстаўкі.
2. Зніміце абодва колы.

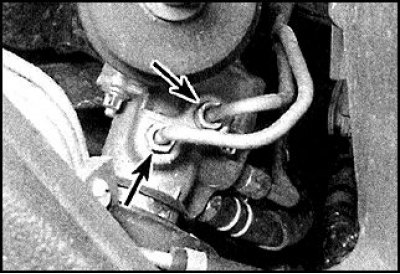

3. Адкруціце штуцэра (паказаны стрэлкамі) на рулявым механізме і зліце вадкасць.
4. Зніміце пярэднюю выхлапную трубу.
5. Адкруціце гайку, выпрасуйце наканечнік і адлучыце рулявую цягу.
6. Адлучыце другую рулявую цягу.
7. Унутры маторнага адсека адкруціце гайкі і сцягніце чахол карданнага шарніра.
8. Абазначце ўзаемнае становішча шарніра і вала рулявога механізму, адпусціце ніт і адлучыце шарнір.

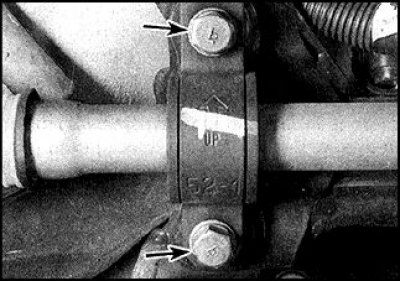

9. Адкруціце балты хамута кранштэйна з левага боку (паказаны стрэлкамі).
10. Адкруціце балты хамута кранштэйна з правага боку (пазначаны стрэлкамі).
11. Зніміце кранштэйны рулявога механізму.
12. Зніміце рулявы механізм з левага боку аўтамабіля.
Праверка
1. Ачысціце і праверце наяўнасць прыкмет зносу або пашкоджанняў.
2. Паверце наяўнасць дэфармацыі і пашкоджанняў рэйкі.
3. Праверце стан чахлоў.
4. Праверце люфт у наканечніках цяг.
Усталяванне
1. Сцэнтруйце рулявы механізм.
2. Для гэтага вызначыце лік абарачэнняў вала паміж крайнімі становішчамі рэйкі.
3. З крайняга становішча рэйкі адкруціце вал на палову гэтага ліку абарачэнняў.
4. Усталюйце механізм і кранштэйны па наяўных пазнаках, зацягніце балты.
Увага! Спачатку злёгку падцягніце ніжнія балты кранштэйнаў, затым загарніце астатнія балты і зацягніце ў паказанай паслядоўнасці.
А. 1-ы этап зацяжкі
В. 2-гі этап
5. Усталюйце пярэднюю выхлапную трубу.
6. Далучыце карданны шарнір, сумясціўшы пазнакі (калі ўсталёўваецца зняты механізм).
7. Зацягніце ніт.
8. Надзеньце чахол, рамку і загарніце гайкі.
9. Далучыце шарнір цягі і навярніце гайку.
10. Зацягніце гайку і зашплінтуйце.
11. Далучыце другую цягу.
12. Далучыце трубкі.
13. Усталюйце колы, выдаліце паветра з гідрапрывада (гл падраздзел 12.14).
14. Апусціце аўтамабіль.
