Рэгулёўка скіраванасці святла фар
Пераключальнік накіраванасці святла фар
Перавядзіце перамыкач святла фар у становішча ON і ўсталюеце перамыкач скіраванасці святла фар у становішча «О» (стандартнае становішча кута адбівальніка).
Увага:
Калі фара гарыць, не дакранайцеся рукамі да яе кампанентаў (металічнай часткі, блоку кіравання, праводцы, лямпе, патрону і г.д.). Выконвайце наладу толькі пры дапамозе рэгулявальных шруб.
Выканайце рэгуляванне пры дапамозе рэгулявальных шруб. Спачатку зацягніце шрубу, затым выканайце рэгуляванне шляхам яго паслаблення.

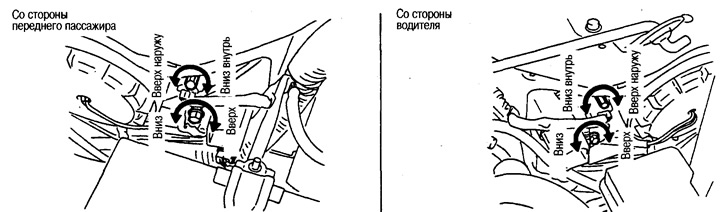

Адрэгулюйце накіраванасць святла фар рэгулявальнымі шрубамі.
Падрыхтоўчыя працы перад рэгуляваннем
1. Давядзіце ціск ва ўсіх шынах да патрабаванага.
2. Упэўніцеся, што ў аўтамабілі няма старонняга грузу.
3. Ачысціце фары ад бруду.
Увага: Не чысціце фары пры дапамозе арганічных растваральнікаў.
4. Запусціце рухавік.
5. Пасадзіце чалавека на месца вадзіцеля.
Рэгуляванне пры дапамозе экрана
1. Вазьміце ліст тоўстай белай паперы і накрэсліце на ім схему мяжы яркасці, як паказана на малюнку.
2. Пастаўце аўтамабіль як мага больш перпендыкулярна да сцяны ці экрана (пад прамым кутом з роўным дарожным пакрыццём).
3. Адзначце тое ж становішча на сцяне ці экране, што і цэнтральнае становішча фар.

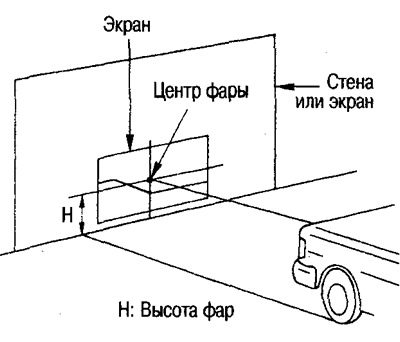

4. Выканайце рэгуляванне па адтуліне цэнтра фары на экране паралельна роўнаму дарожнаму пакрыццю.
5. Адлегласць паміж экранам і фарамі павінна быць 3 м так, каб адлегласць паміж экранам і кожнай фарай была аднолькавая (А=В).
6. Каб святло ад фары, рэгуляванне якой не вырабляецца, не падала на экран, засланіце яе шырмай.
7. Уключыце фары (блізкае святло).

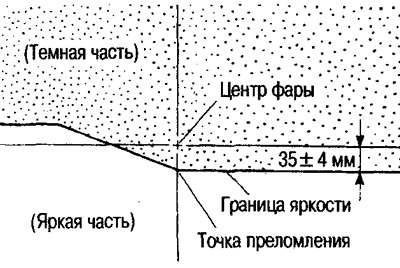

8. Пры дапамозе рэгулявальных шруб наладзьце становішча мяжы яркасці святла фар, які падае на экран, як паказана на малюнку.
Зняцце і ўстаноўка
Глядзіце раздзел «Галагенныя фары».
Разборка і зборка
Увага:
Пры замене лямпы зніміце саму ксенонавую фару.
Устаўляйце лямпу шчыльна; калі ксенонавая лямпа ўстаўлена ў патрон няшчыльна, адбудзецца ўцечка току высокай напругі або каронны разрад. Гэта можа прывесці да расплаўлення лямпы і/або патрона.
Калі фара гарыць, не дакранайцеся рукамі да яе кампанентаў (металічнай часткі, блоку кіравання, праводцы і патрону).
Пасля здымання і ўсталёўкі фары правядзіце рэгуляванне скіраванасці святла фар.
Пры ўтылізацыі лямпы не ламайце яе. Пакладзяце лямпу ў пластыкавы пакет і герметычна зачыніце.
1. Адлучыце мінусавы кабель ад акумулятара або зніміце засцерагальнік ланцуга сілкавання.
2. Зніміце фару з аўтамабіля.
3. Зніміце пластыкавую крышку.

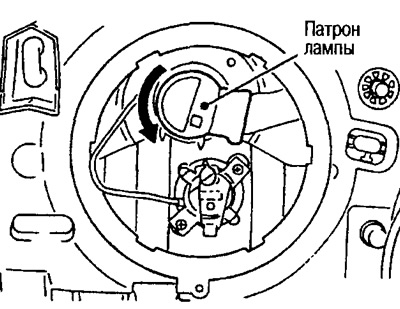

4. Павярніце патрон у напрамку стрэлкі і вызваліце яго з мацавання.
5. Зніміце спружыну патрона, зніміце лямпу.
Болт Torx пластыкавай крышкі:
: 1,0-1,9 Nm (0,11-0,19 кг·м)
Гайкі блока кіравання HID:
: 4,0-6,9 Nm (0,45-0,66 кг·м)
Падводка "масы":
- Знізу лямпы далёкага святла: 12V-55 Вт (Н1)
- Зверху лямпы блізкага святла: 12V-35 Вт (D2R)
- Лямпа габарытнага ліхтара: 12V-5BT
