Поддръжка на ядрото на радиатора. 1. Опора за ядрото на радиатора, горна централна; 2. Опора за ядрото на радиатора, горе вдясно; 3. Опора за ядрото на радиатора, горе вляво; 4. Опора за ядрото на радиатора, долна; 5. Подпора на ядрото на радиатора, дясна страна; 6. Опора за ядрото на радиатора, лявата страна; 7. Монтаж на опорен стълб за заключване на капака на капака; 8. Централна скоба за корниз на предна броня; 9. Скоба на сензора; 10. Въздуховод десен; 11. Ляв въздуховод; 12. Въздуховод, горе вдясно (на модели с двигател M9R); 13. Въздуховод, долу вдясно (на модели с двигател M9R); 14. Въздуховод, горе вляво (на модели с двигател M9R); 15. Долен ляв въздуховод (на модели с двигател M9R).
Демонтаж и монтаж
Премахване
1. Отстранете корниза на предната броня и абсорбера на енергия. Вижте раздела по-долу «Външно оборудване».
2. Отстранете твърдостта на бронята. Вижте раздела по-долу «Външно оборудване».
3. Разкачете конектора от резервоара за течност.
4. Свалете предната комбинирана лампа.
5. Отстранете резервоара на шайбата.
6. Разкачете кабелните скоби за управление на ключалката на капака и отстранете заключващия модул. Вижте по-горе.
7. Отстранете монтажните скоби и отстранете въздуховода (ляво/дясно).
8. Отстранете клаксона.
9. Премахнете зумера на интелигентния ключ (при модели със система за интелигентен ключ). Вижте по-долу.
10. Отстранете скобите на електрическото окабеляване от заключващия стълб на капака.
11. Развийте монтажните болтове на заключващата опора на капака на капака и свалете опората.
12. Отстранете предния сензор за удар.
13. Поставете здраво опорния прът на капака в отвора в скобата за монтиране на двигателя.
внимание. Уверете се, че капакът е добре заключен.
14. Развийте монтажните болтове на горната опора на сърцевината на радиатора (дясно/ляво) и премахнете опората.
15. Развийте монтажните болтове на горната централна опора на сърцевината на радиатора и отстранете опората.
16. Отстранете скобите на електрическото окабеляване от страничната опора на сърцевината на радиатора (наляво).
17. Развийте монтажните болтове на долния опорен модул на ядрото на радиатора.
18. Отстранете долната опора на модула на сърцевината на радиатора, докато партньор държи модула на радиатора и кондензатора, така че да не паднат.
внимание. Извършете работата с партньор, защото... компонентите са тежки.

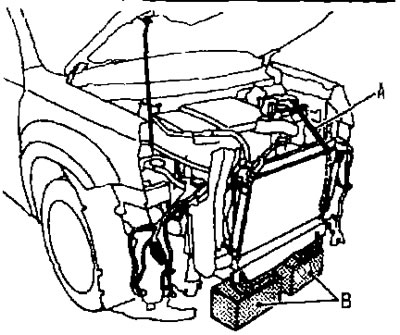

19. Поставете дървени блокове (IN) под радиатора и кондензатора и ги завържете с въже (А), за да не паднат.
внимание. Работете с партньор, защото... компонентите са тежки.
20. Развийте фиксиращите гайки на страничната опора на сърцевината на радиатора (дясно/ляво) и отстранете опората от долната опора на сърцевината на радиатора.
Монтаж
Монтажът се извършва в ред, обратен на демонтаж.
