Инсталирайте всяка част на оригиналното й място.
2. Монтирайте разпределителните валове.

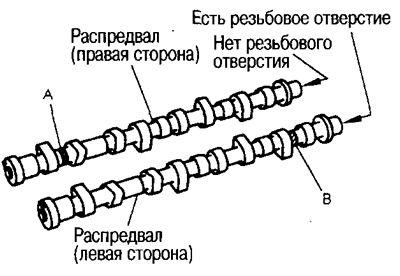

Разликата между разпределителните валове се определя от мястото на маркировката и от наличието или отсъствието на отвор с резба в задния край на разпределителния вал.

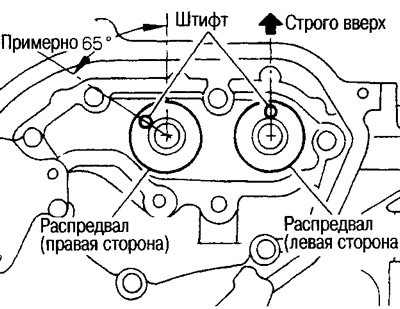

Монтирайте разпределителните валове, така че щифтовете на дюбелите да са разположени, както е показано.
3. Монтирайте скобите на разпределителния вал.

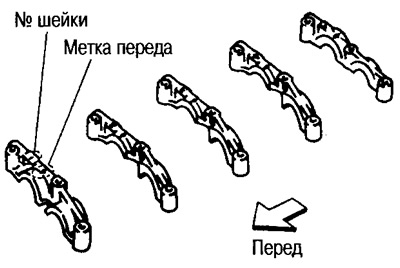

По време на монтажа обърнете внимание на предните знаци от горните страни на скобите, както и на номерата на шийките.

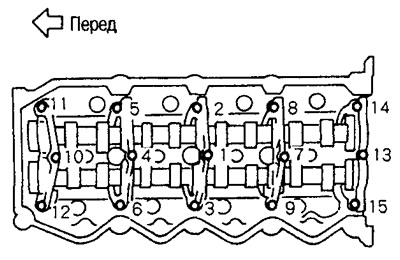

4. Затегнете регулиращите болтове в реда, показан на фигурата, както следва.
(1) Затегнете болтовете до 2,0 Nm (0,2 kgm).
Уверете се, че тягата на разпределителния вал (отзад) е поставена в седалката на главата на цилиндъра.
(2) Затегнете болтовете до 5,9 Nm (0,6 kgm).
(3) Затегнете болтовете до 11,8-13,7 Nm (1,2-1,4 kgm).
5. Монтирайте зъбните колела на разпределителния вал.
Лявото и дясното зъбно колело са еднакви.
Подравнете щифтовете на разпределителния вал с жлебовете на зъбните колела.
Затегнете монтажния болт на зъбното колело на разпределителния вал, като държите разпределителния вал за шестоъгълната зона с гаечен ключ.
6. След монтиране на вторичната ангренажна верига, преди да монтирате дренажната тръба, проверете и регулирайте хлабините на клапаните (вижте раздел "Проверка и регулиране на хлабините на клапаните").
7. Завършете монтажа в обратния ред на отстраняването.
