Дизайн на таблото за управление
1 - Дефлектор на вентилатора на предното стъкло; 2 - Докинг станция; 3 - Дистанционна вложка; 4 - Ключалка за закрепване на дефлектора; 5 - Фиксатор; 6 - О-пръстен; 7 - Инструментално табло; 8 - Фиксатор; 9 - Фиксатор; 10 - Декоративен капак на фиксиращия винт; 11 - Фиксатор; 12 - Декоративен капак на фиксиращия винт; 13 - Монтажна скоба; 14 - Табло за управление на нагревателя и климатика; 15 - Кутия за ръкавици; 16 - Облицовка на скоростния лост; 17 - Облицовъчна облицовка; 18 - Декоративен капак на фиксиращия винт; 19 - наслагване; 20 - Монтажен винт декоративен капак
Внимание! Моделите автомобили, обхванати в това ръководство, са оборудвани с допълнителна система за задържане (SRS). Преди да извършите каквато и да е работа в близост до въздушната възглавница, кормилната колона или арматурното табло, изключете SRS, за да избегнете нараняване, ако случайно се задейства (вижте Глава Бордово електрическо оборудване). Окабеляването на SRS веригата се идентифицира лесно по жълтия цвят на изолацията.
Дизайнът на арматурното табло е показан на илюстрацията.
Изключете отрицателния кабел от акумулатора.
Внимание! Ако стерео системата, инсталирана в автомобила, е оборудвана с код за сигурност, преди да изключите акумулатора, уверете се, че имате правилната комбинация за активиране на аудиосистемата!
Облицовка на арматурното табло
1. Свалете капаците на корпуса на кормилната колона (вижте Раздел Премахване и инсталиране на секции на корпуса на кормилната колона).
2. Развийте два фиксиращи винта в горната част на облицовката на арматурното табло. Внимателно издърпайте с отвертка, увита с лента, освободете ключалките и отделете долната част на облицовката на щита от арматурното табло.
Забележка. При модели, оборудвани със система за контрол на скоростта или система против кражба, подходящи превключватели са монтирани в таблото, от което електрическото окабеляване трябва да бъде изключено на последния етап от отстраняване на панела.
3. Монтажът се извършва в обратен ред. Проследете надеждността на застопоряването на скобите.
Скоба за коляно

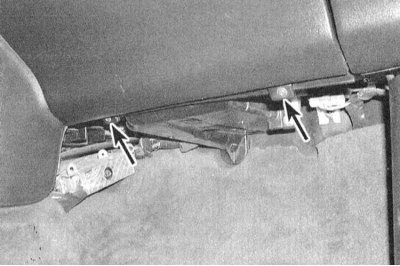

1. Свалете капака от кутията с предпазители в кабината, след това отстранете двата винта, разположени в долния ръб на панела на коляното. Свалете тягата.
2. Ако ограничителят е свален, за да се осигури достъп до други компоненти, достатъчно е да развиете крепежните елементи и да спуснете панела.
3. Монтажът се извършва в обратен ред.
Централна секция
1. С помощта на обвита с лента отвертка отстранете централната част на тапицерията от арматурното табло на автомобила.
2. След като отделите панела, изключете електрическото окабеляване от вградените в него превключватели (вижте Глава Бордово електрическо оборудване).
3. Монтажът се извършва в обратен ред.
Каса за ръкавици

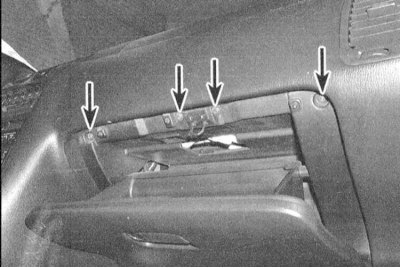

1. Отворете жабката и отстранете четирите горни и два долни винта, закрепващи модула. Свалете капака на жабката от арматурното табло.
 |  |
2. Монтажът се извършва в обратен ред.
