Главный цилиндр сцепления

Снятие и установка

Снятие

Внимание:

• Не пролетайте жидкость для сцепления на окрашенные поверхности. Если же жидкость пролилась, немедленно вытрите ее и промойте участок водой.
• Не разбирайте главный цилиндр.

1. Снимите корпус воздухоочистителя и воздуховод (впускной) или воздуховоды См. главу «Механическая часть двигателя».

2. Слейте жидкость для сцепления из бачка и отсоедините шланг.

3. Отсоедините наконечник штока главного цилиндра от педали сцепления.

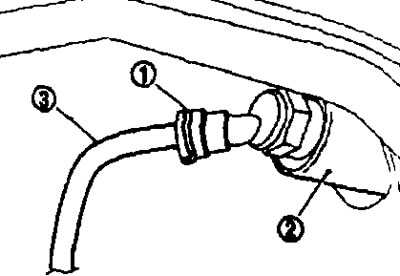

4. Выньте стопорный палец (1) из соединительной муфты (2) главного цилиндра и отделите трубку сцепления (3).

5. Поверните главный цилиндр в сборе на 45° по часовой стрелке и снимите с автомобиля.

Установка

Внимание. Не проливайте жидкость для сцепления на окрашенные поверхности. Если же жидкость пролилась, немедленно вытрите ее и промойте участок водой.

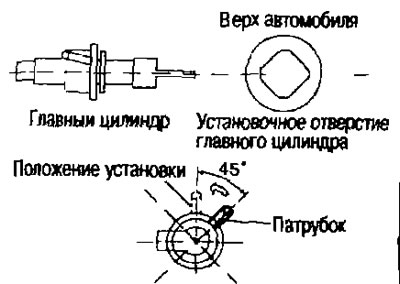

1. Наклоните главный цилиндр по часовой стрелке на 45° и вставьте в установочное отверстие. Поверните против часовой стрелки и зафиксируйте его. При этом патрубок должен быть обращен вверх.



2. Подсоедините наконечник штока главного цилиндра к педали сцепления в сборе.

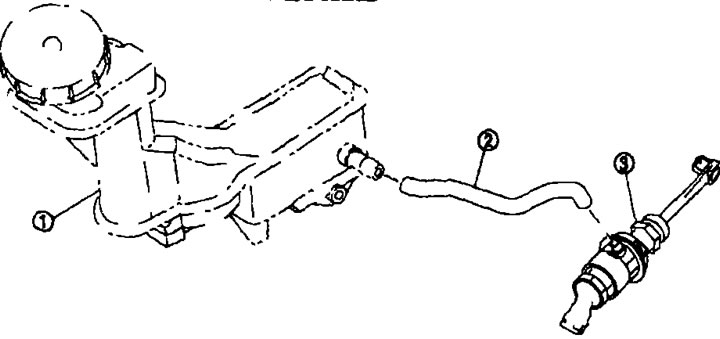

3. Подсоедините шланг к бачку и главному цилиндру в сборе.

Внимание. Ставьте шланг меткой краской вверх.

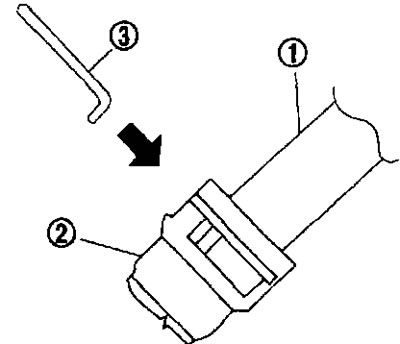

4. Вставьте трубку сцепления (7) в соединительную муфту (2) главного цилиндра до упора.

5. Вставьте стопорный палец (3) в соединительную муфту (2) главного цилиндра до упора.



6. Залейте свежую жидкость для сцепления следующим образом:

а. Заправьте бачок свежей жидкостью для сцепления.

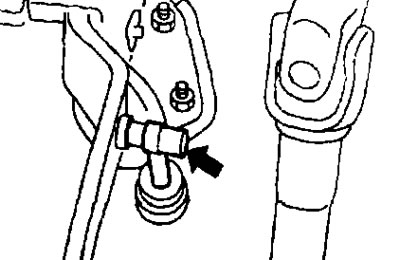

b. Подсоедините прозрачный виниловый шланг к штуцеру прокачки соединительной муфты.

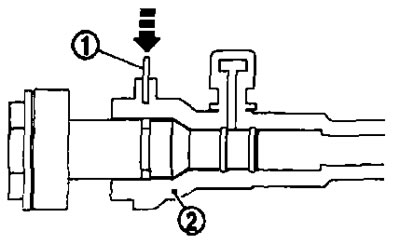

с. Надавите на стопорный палец (1) соединительной муфты (2).

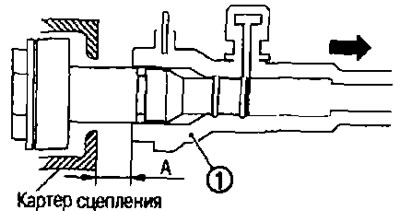

d. Сдвиньте трубку сцепления (1) в на правлении показанном стрелкой на рисунке.



Размер «А»: 10 мм

e. Медленно нажмите на педаль сцепления до пола и отпустите ее. Повторяйте процедуру пока не начнет вытекать свежая жидкость для сцепления.

Внимание:

• Удерживайте педаль сцепления, чтобы не дать трубке отойти от соединительной муфты при подводе давления к трубке.
• Следите за уровнем жидкости в бачке и не допускайте его опорожнения.

f. Верните трубку сцепления и стопорный палец в исходное положение при нажатой педали сцепления.

g. Выпустите воздух из гидропривода сцепления. См. выше.

7. По завершении этой процедуры проверьте педаль сцепления. См. выше.

8. Установите корпус воздухоочистителя и воздуховод (впускной) или воздуховоды. См. главу «Механическая часть двигателя».
