Остановка автомобиля
1. Соблюдая меры безопасности сверните с проезжей части дороги на обочину.
2. Включите аварийную световую сигнализацию.
3. Остановите автомобиль на ровной горизонтальной площадке.
4. Затяните стояночный тормоз.
5. На автомобиле с МКП включите передачу заднего хода. Если автомобиль оснащен АКП или CVT переведите рычаг селектора в положение Р.
6. Заглушите двигатель.
7. Откройте капот.
- Чтобы предупредить об опасности других участников движения.
- Чтобы сделать Ваш автомобиль более заметным для бригады технической помощи на дорогах.
8. Из условия соблюдения мер предосторожности все пассажиры должны выйти из автомобиля и находиться в безопасном месте на достаточном удалении от проезжей части дороги и автомобиля.
Противооткатные упоры

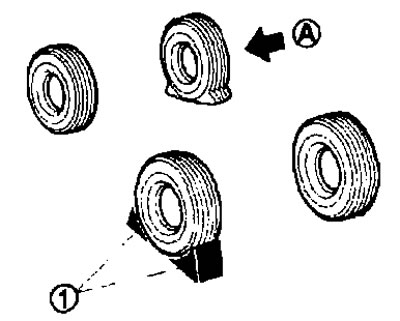

Подложите подходящие противооткатные упоры (1) спереди и сзади под колесо (А), которое находится по диагонали от поврежденного колеса, для того чтобы предотвратить возможное перемещение автомобиля в процессе подъема домкратом.
Подготовка запасного колеса и инструмента
Извлеките запасное колесо домкрат и инструменты из багажного отделения.
Место хранение запасного колеса
(вариант исполнения А).

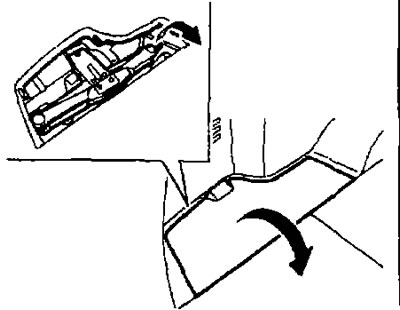

Запасное колесо хранится под панелями пола и вещевыми ящиками багажного отделения.
1. Снимите панели пола и вещевой ящик.
2. Снимите фиксаторы (1), повернув их против часовой стрелки.
3. Снимите фиксаторы (2). следуя инструкциям на табличке (А).
4. Сначала снимите вещевой ящик (3) а затем ящик (4) Снимите проставку (если имеются).

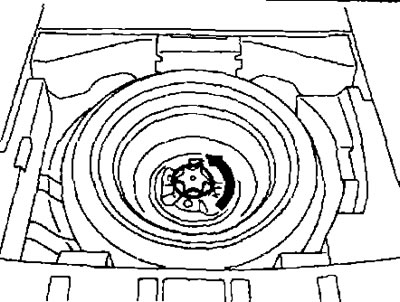

Место хранение запасного колеса
(вариант исполнения В).
- Снимите панели пола багажного отделения.
- Если имеются проставки снимите их, перед тем как достать запасное колесо.
Снятие поврежденного колеса

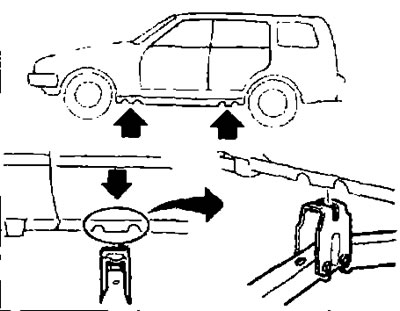

Место расположения опор домкрата.
1. Установите домкрат под специальную опору в пороге кузова, как показано на рисунке. Верхняя головка домкрата должна располагаться точно под указанной опорой.
2. Совместите среднюю часть головки домкрата с выступом в опорной точке кузова, как показано на рисунке.
3. Ребро порога должно войти в паз головки домкрата, как показано на рисунке.
4. Отпустите все гайки крепления колеса, отвернув их колесным ключом на один-два оборота против часовой стрелки.
- Не отворачивайте полностью колесные гайки, пока колесо опирается на дорогу.

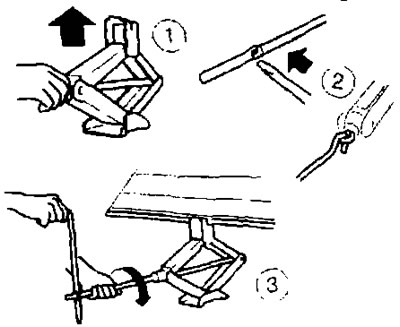

5. Для того чтобы поднять автомобиль, вращайте ручку домкрата по часовой стрелке как показано на рисунке.
6. Осторожно поднимите автомобиль до полного отрыва колеса от поверхности дороги.
7. Отверните колесные гайки и снимите колесо с поврежденной шиной.
Установка колеса
1. Очистите от грязи прилегающие поверхности колеса и ступицы.
2. Аккуратно установите колесо и заверните колесные гайки рукой. Убедитесь в отсутствии перекоса колесных гаек.

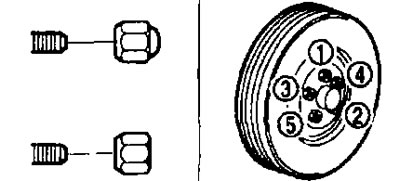

3. С помощью колесного ключа равномерно и попеременно затяните колесные гайки в порядке, показанном на рисунке ((1) - (5)).
4. Медленно опустите автомобиль пока колесо не коснется поверхности дороги.
5. С помощью колесного ключа окончательно затяните колесные гайки в указанной на рисунке последовательности.
6. Полностью опустите автомобиль.
При первой же возможности следует затянуть колесные гайки требуемым моментом с помощью динамометрического ключа.
108 Н·м (11 кгс-м).
Укладка снятого колеса и инструментов
Надежно закрепите поврежденное колесо домкрат и инструменты в специально предназначенных для них местах.
