![](https://www.nissanbook.ru/img/x-trail/0012.jpg)

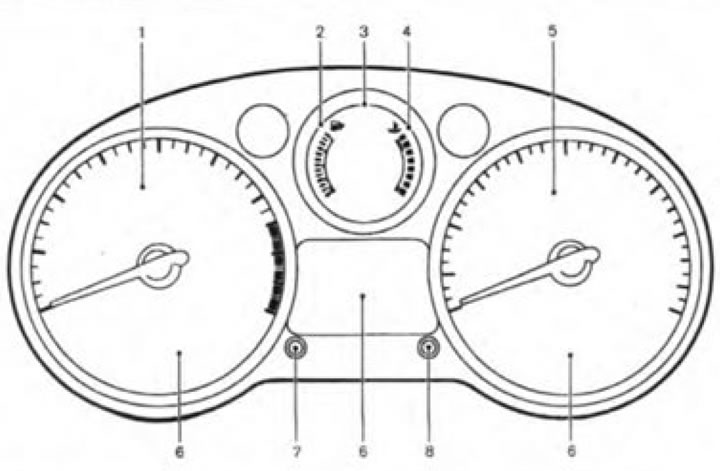

Измерительные приборы и указатели: 1. Тахометр; 2. Указатель уровня топлива; 3. Жидкокристаллический дисплей; - вывод температуры наружного воздуха; - отображение положения рычага селектора диапазонов АКП*; - отображение положения рычага селектора CVT; - вывод показании одометра/счетчика частичного пробега на две поездки; - вывод показаний бортового компьютера; - отображение времени; - вывод информации об уровне и необходимости замены моторного масла*; 4. Указатель температуры охлаждаю-щей жидкости двигателя; 5. Спидометр; 6. Контрольные лампы и индикаторы; 7. Кнопка для установки показаний часов; 8. Переключатель дисплея бортового компьютера; *если имеется.
Спидометр
![](https://www.nissanbook.ru/img/x-trail/0013.jpg)

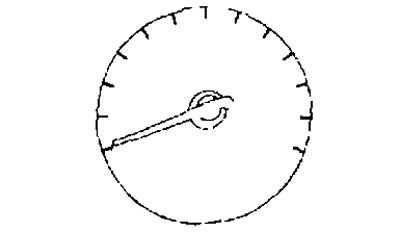

Спидометр отображает скорость движения автомобиля.
Тахометр
![](https://www.nissanbook.ru/img/x-trail/0014.jpg)

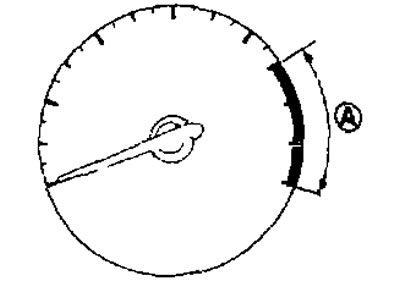

Тахометр отображает частоту вращения коленчатого вала двигателя в об/мин. Не превышайте критических оборотов двигателя, когда стрелка тахометра перемещается в красную зону шкалы (А). Вид и значения красной зоны зависят от версии автомобиля.
Жидкий кристаллический дисплей
![](https://www.nissanbook.ru/img/x-trail/0015.jpg)

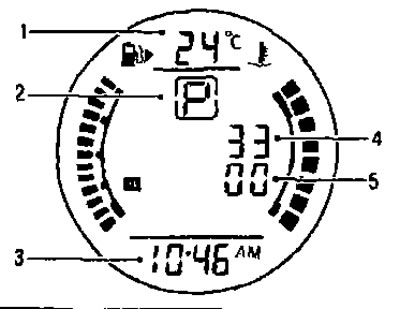

После включения зажигания на экран ЖК дисплея выводится следующая информация:
- 1. Температура воздуха за бортом.
- 2. Положение селектора АКП или CVT (для версий оснащенных АКП или CVT).
- 3. Время.
- 4. Показания одометра.
- 5. Показания счетчика пробега/бортового компьютера.
- На экран дисплея также может вы водится информация об уровне и состоянии моторного масла (в зависимости от комплектации).

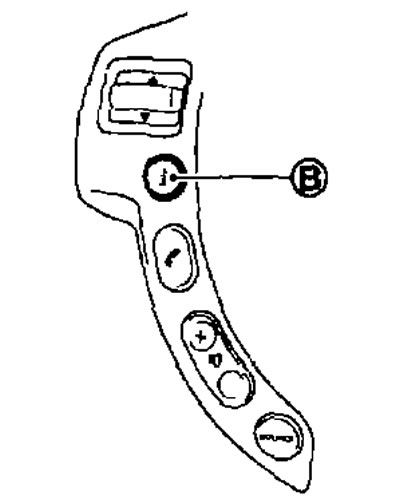

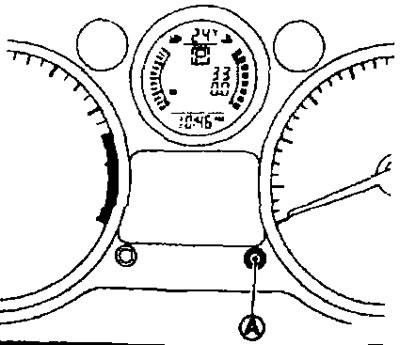

- Для настройки или переключения режимов ЖК-дисплея необходимо нажать кнопку (А), расположенную на панели приборов. Если имеется, можно использовать кнопку (В) INFO, расположенную yа рулевом колесе.
![](https://www.nissanbook.ru/img/x-trail/0016.jpg)
![](https://www.nissanbook.ru/img/x-trail/0017.jpg)
Указатель температуры наружного воздуха
Дисплеи начинает мигать если температура воздуха снаружи не превышает З°С. Мигание дисплея прекратиться через минуту, или если температура ста нет не менее 4°С.
Индикатор положения рычага селектора автоматической коробки передач
Индикатор отображает текущее положение в АКП после поворота ключа зажигания в положение ON.
Индикатор положения рычага селектора бесступенчатой автоматической коробки передач (вариатора) (CVT)
Индикатор отображает текущее положение вариатора после поворота ключа зажигания в положение ON.
Бортовой компьютер
![](https://www.nissanbook.ru/img/x-trail/0018.jpg)
![](https://www.nissanbook.ru/img/x-trail/0019.jpg)

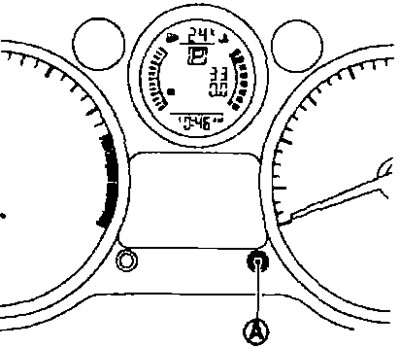

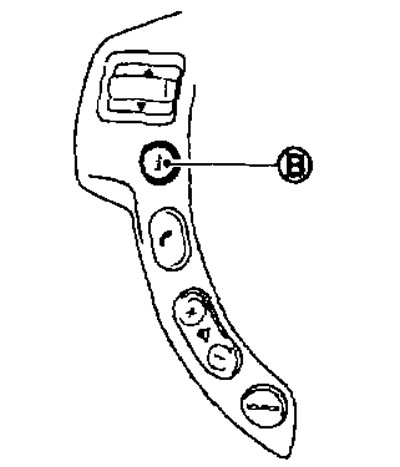

- После поворота ключа зажигания в положение ON Вы можете выбрать режим работы, нажав кнопку (А) бортового компьютера или кнопку (В) на рулевом колесе (если имеется),
- При последовательном нажатии кнопки (А) или (В) режим отображения данных меняется в следующем порядке:
Trip А (Поездка А) → Тир В (Поездка В) → Distance to empty (Запас хода по топливу) → Average fuel consumption (Средний расход топлива) → Average speed (Средняя скорость) → Elapsed time (Время в пути) → Trip А (Поездка А).
Запас хода по топливу (DTE КМ)
- При отображении запаса хода по топливу (dte) указывается примерное расстояние, которое Вы можете проехать на остающемся в баке количестве топлива. Показатель «dte-вычисляется непрерывно с учетом количества топлива в баке и фактического расхода топлива Показания обновляются каждые 30 секунд.
- Предусмотрена функция предупреждения о минимальном запасе топлива: если в баке остается мало топлива, то величина запаса хода по топливу автоматически выводится на дисплей, причем символы сообщения мигают, чтобы привлечь внимание водителя. Для того чтобы вернуться к режиму отображения данных который был установлен до включения функции предупреждения, нажмите кнопку (А) или INFO (В)(если имеется).
- Если не заправить топливный бак то при дальнейшем уменьшении количества топлива вместо показании запаса хода на дисплее загорятся символы " _ _ _".
Если при дозаправке было залито небольшое количество топлива, то непосредственно перед выключением зажигания на экран дисплея могут быть выведены показания запаса хода по топливу.
При движении автомобиля по холмистым или извилистым дорогам топливо в баке переливается, что может временно изменить показания запаса хода по топливу.
Средний расход топлива (Л/100 КМ)
Средний расход топлива вычисляется за период прошедший после послед него сброса счетчика пробега за поездку. Сброс показаний осуществляется нажатием и удерживанием кнопки (А) или (NFO (В) (если имеется) в течение более 1 секунды. Показания обновляются каждые 30 секунд. В течение примерно 500 м пробега после сброса, на дисплее будут отображаться символы " _ _ _ _".
Средняя скорость движения автомобиля (КМ/Ч)
Средняя скорость движения вычисляется за период, прошедший после последнего сброса показаний счетчика. Сброс показаний осуществляется нажатием и удерживанием кнопки (А) или INFO (В) (если имеется) в течение более 1 секунды. Показания обновляются каждые 30 секунд в течение первых 30 секунд после сброса показаний на дисплее будут отображаться символы " _ _ _ _".
Время в пути (Ч:МИН:С)
Время в пути отсчитывается за период, прошедшим после последнего сброса показаний сброс показаний осуществляется нажатием и удерживанием кнопки (А) или INFO (В) (если имеется) в течение более 1 секунды.
Одновременный сброс показаний дисплея
Для сброса показании дисплея нажмите и удерживайте кнопки (А) или INFO (В) (если имеется) в течение более 3 секунд. Значения среднего расхода топлива, средней скорости, времени в пути, а также показания счетчика пробега за одну поездку (только TRIP В) будут сброшены одновременно.
Одометр
![](https://www.nissanbook.ru/img/x-trail/0020.jpg)
![](https://www.nissanbook.ru/img/x-trail/0021.jpg)

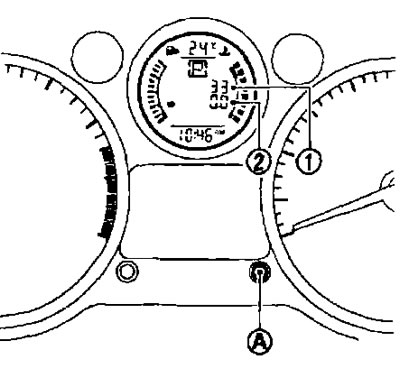

Одометр/счётчик пробега на две поездки
- Показания одометра и счетчика пробега на две поездки появляются после поворота ключа зажигания в положение ON.
- Одометр (1) показывает общий пробег автомобиля.
- Счетчик пробега за поездку показывает пройденное расстояние для одной из двух поездок.
Смена показаний счетчика пробега за поездку

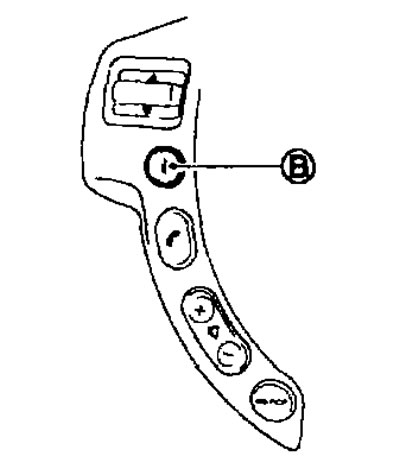

При последовательном нажатии кнопки переключения режимов (А) или INFO (В) (если имеется) режимы отображения данных изменяются в след., порядке:
Поездка A (TRIP А) → Поездка В (TRIP В) → Режим отображения данных бортового компьютера (Trip computer mode) → Поездка A (TRIP А).
Сброс показаний счетчика пробега за поездку
- Для того чтобы сбросить показания счетчика за поездку в нуль, нажмите кнопку (А) или кнопку INFO (В) (если имеется) и удерживайте ее более 1 секунды.
- Для того чтобы сбросить все показания бортового компьютера, кроме счетчика за поездку A (Trip А) и запаса хода по топливу, нажмите кнопку (А) или кнопку INFO (В) (если имеется) и удерживайте ее более 3 секунд.
Информация о моторном масле
![](https://www.nissanbook.ru/img/x-trail/0022.jpg)
![](https://www.nissanbook.ru/img/x-trail/0023.jpg)

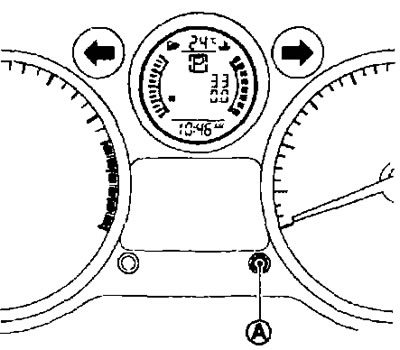

- Когда ключ зажигания находится в положении ON информация о моторном масле будет отображаться на жидкокристаллическом дисплее в следующем порядке → оставшийся пробег до замены масла (с пиктограммой в виде гаечного ключа) → Уровень моторного масла ("Oil Good" или "Oil Lo").

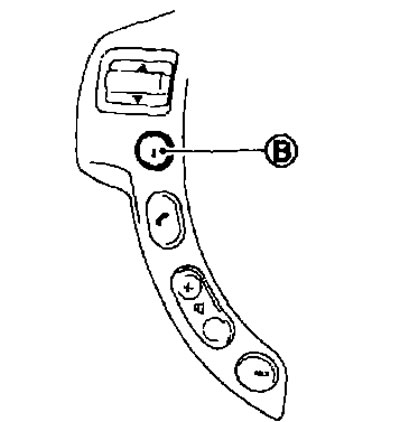

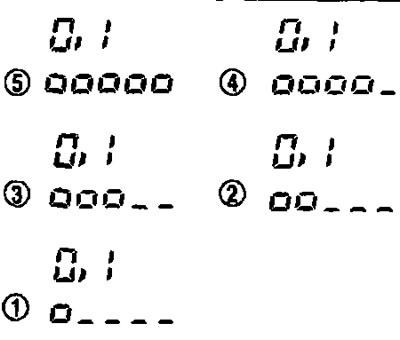

- Нажмите кнопку переключения режимов (А) или INFO (В) (последняя находится на рулевом колесе, если имеется) и удерживайте ее в течение 5 секунд пока на экран выводится информация о моторном масле после вывода текста «Oil Good» на экран выводится подробная графическая информация об уровне моторного масла.
![](https://www.nissanbook.ru/img/x-trail/0024.jpg)
Установка интервала замены моторного масла
Вы можете установить интервал замены моторного масла или отключить этот параметр при помощи кнопки (А) переключения режимов бортового компьютера.
- 1. Нажмите кнопку бортового компьютера (А) и удерживайте ее нажатой более 3 секунд в то время, когда на дисплее имеется изображение гаечного ключа и отображается пробег до следующей замены моторного масла. При регулировке интервала от нуля (0). Нажмите кнопку бортового компьютера (А) и удерживайте ее нажатой не менее 3 секунд в течение первых 5 секунд после поворота ключа зажигания а положение ON. Начнут мигать изображение гаечного ключа и значение пробега.
- 2. Во время мигания дисплея нажмите кнопку (А) бортового компьютера повторно для того чтобы перейти в режим настройки. При установке интервала от нуля (0): Нажмите кнопку (А) бортового компьютера. Величина интервала замены масла будет установлена по умолчанию.
- 3. Поверните регулятор (А) бортового компьютера по часовой стрелке или против часовой стрелки для увеличения или уменьшения величины интервала. Каждый поворот увеличивает или уменьшает интервал за мены моторного масла на 1000 км. Если не предпринимать дальнейших действии дисплей переключится в режим отображения уровня моторного масла что подтверждает успешную установку нового значения интервала до замены масла.
Отключение функции напоминания о необходимости замены моторного масла
- 1. Нажмите кнопку бортового компьютера (А) и удерживайте ее более 3 секунд в то время, когда на экран дисплея выводится изображение гаечного ключа и величина пробега до следую щей замены моторного масла.
- 2. Когда показания на дисплее начнут мигать, нажмите на кнопку (А) бортового компьютера еще раз, чтобы войти в режим регулировки.
Указатель уровня топлива
![](https://www.nissanbook.ru/img/x-trail/0025.jpg)

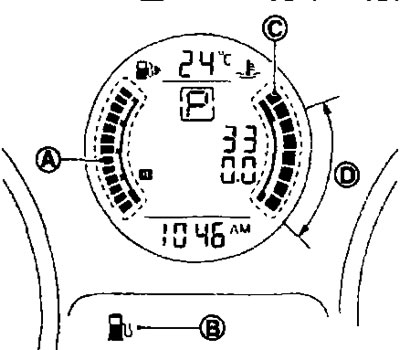

- Этот указатель показывает приблизительный уровень топлива в топливном баке при включенном зажигании.
- Показания могут незначительно из меняться при торможении, прохождении поворотов при движении на подъем или на спуск из-за перемещения топлива внутри бака.
- Контрольная лампа низкого уровня топлива (В) загорается при снижении запаса топлива до минимума. Заправьте бак как можно скорее, не дожидаясь, пока стрелка указателя достигнет положения Е («Пустой бак").
- Значок
указывает на расположение дверки заливной горловины топливного бака (с правой стороны автомобиля).
- Когда стрелка указателя достигает отметки Е («Пустой бак») в топливном баке еще остается небольшой резервный запас топлива.
Указатель температуры охлаждающей жидкости двигателя
Указатель (С) отображает температуру охлаждающей жидкости двигателя. Она должна быть в пределах нормального рабочего диапазона (D). Температура охлаждающей жидкости двигателя зависит от температуры окружающего воздуха, условий и режима движения автомобиля.
