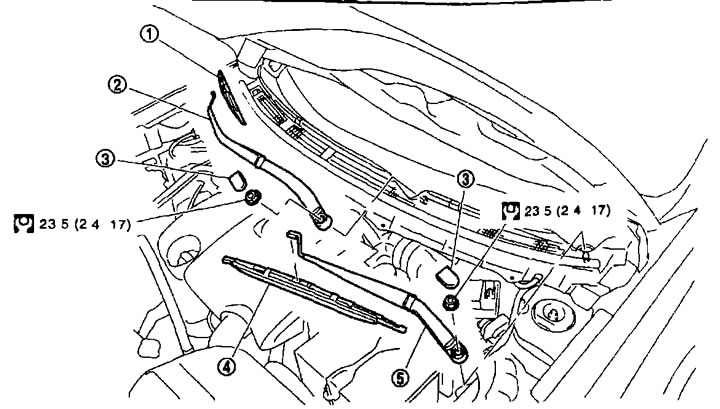

Рычаги очистителей ветрового стекла. 1. Щетка правого очистителя; 2. Правый рычаг очистителя; 3. Колпачок рычага очистителя; 4. Щетка левого очистителя; 5. Левый рычаг очистителя.
Снятие и установка
Снятие
1. Включите двигатель выключателем очистителей и затем выключите его (автостоп).
2. Откройте капот.
3. Снимите колпачки с рычагов очистителей.
4. Открутите крепежные гайки рычагов очистителей.
5. Приподнимите рычаги очистителей и снимите их с автомобиля.
Установка

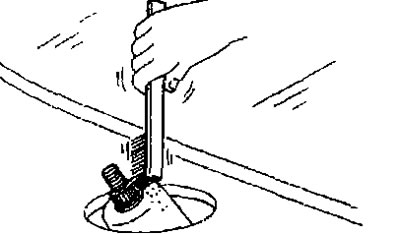

1 Очистите участок крепления рычага очистителя на оси, как показано на рисунке. Тем самым Вы исключите вероятность ослабления затяжки гаек.
2. Включите двигатель выключателем очистителей и затем выключите его (автостоп).
3. Отрегулируйте положение щеток очистителей. См. ниже.
4. Установите рычаги очистителей, затянув крепежные гайки.
5. Смочите стекло моющей жидкостью.
6. Включите двигатель выключателем очистителей и затем выключите его (автостоп).
7. Убедитесь, что щетки очистителя останавливаются в заданном положении.
8. Поставьте колпачки на рычаги очистителей.
Регулировка

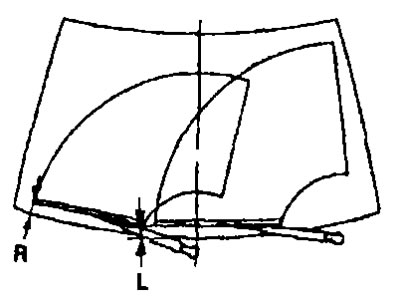

Регулировка положения остановки щёток очистителей
Зазор между кромкой крышки решетки капота и верхом центра щетки очистителя.
Стандартный зазор. «R»: 34,1±7,5 мм; «L»:39,7±7,5 мм
