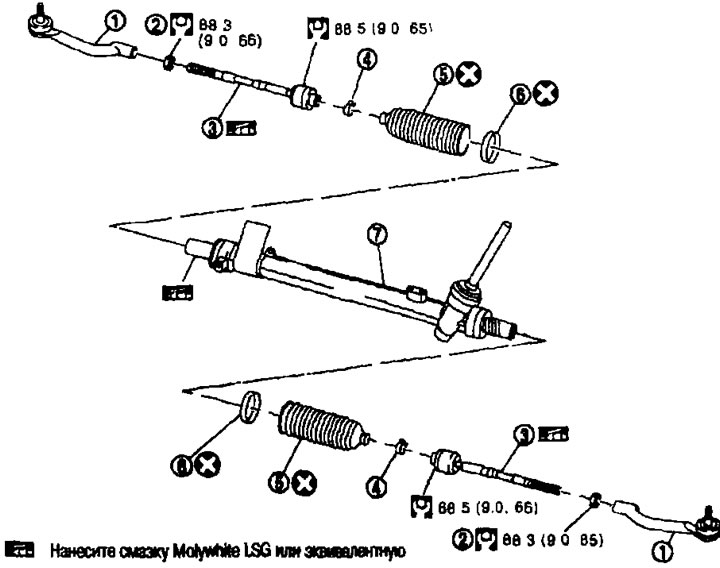

Разборка и сборка. 1. Наружный наконечник; 2. Контргайка наружного наконечника; 3. Внутренний наконечник; 4. Зажим чехла (с узкой стороны); 5. Чехол; 6. Зажим чехла (с широкой стороны); 7. Рулевой механизм в сборе.
Разборка
1. Ослабьте контргайку наружного наконечника рулевой тяги и снимите наружный наконечник.
Внимание. При ослаблении контргайки во избежание соприкосновения шарового шарнира с поворотным кулаком, зафиксируйте наружный наконечник ключом или аналогичным инструментом.
2. Снимите зажимы с чехла, затем снимите чехол с внутреннего наконечника.
Внимание. При снятии чехлов, не повредите внутренний наконечник и картер рулевого механизма в сборе. Если же они повреждены, то их следует заменить во избежание попадания в жидкость посторонних частиц.
3. Выньте внутренний наконечник из картера рулевого механизма в сборе.
Сборка
1. Вставьте внутренний наконечник в картер рулевого механизма в сборе.
2. Нанесите рекомендуемую смазку на внутренний наконечник.

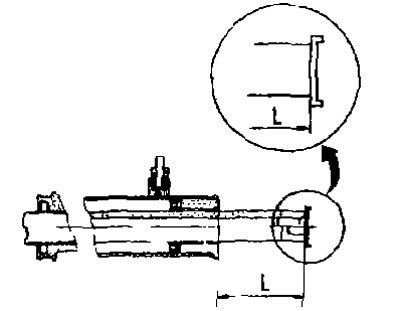

3. Установите рейку рулевого механизма в нейтральное положение.
Стандарт.
Нейтральное положение рейки «L»: См. ниже раздел «Технические данные и спецификации».
4. Наденьте чехол на картер рулевого механизма в сборе и внутренний наконечник.
5. При помощи инструмента для обжима зажимов чехлов (А) (специнструмент: KV40107300), закрепите широкую сторону чехла зажимом (1).
Внимание. Плотно вставьте зажим (1) в канавку с широкой стороны чехла и обожмите так, чтобы зазор (В) стал равен 3 мм или менее, как показано ив рисунке.
6. Закрепите узкую сторону чехла зажимом.

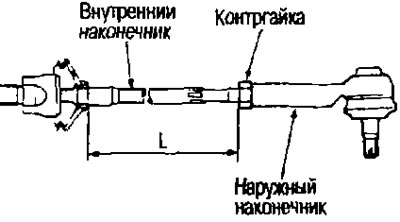

7. Отрегулируйте длину внутреннего наконечника на стандартное значение «L», затем затяните контргайку с требуемым моментом. Снова проверьте длину внутреннего наконечника «L» и убедитесь, что она в норме.
Стандарт.
Длина внутреннего наконечнике «L»: См. ниже раздел «Технические данные и спецификации».
Внимание:
- После этой процедуры выполните регулировку схождения. Длина, полученная после регулировку схождения, не обязательно должна быть равна приведенному здесь значению.
- При ослаблении контргайки во избежание соприкосновения шарового шарнира с поворотным кулаком зафиксируйте наружный наконечник ключом или аналогичным инструментом.
