Чехол
Проверьте, нет ли трещин. При необходимости, замените.
Картер рулевого механизма в сборе
Проверьте, нет ли повреждений и царапин (на внутренних стенках). При необходимости, замените.
Наружный и внутренний наконечники рулевых тяг
Проверьте следующие параметры. Если они отличаются от нормы, замените соответствующий компонент.
Момент раскачивания шаровых шарниров

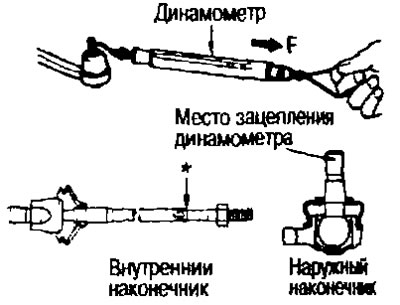

Зацепите динамометр в точке, показанной на рисунке, и потяните за него. Убедитесь, что показание в момент начала движения наконечника шарового шарнира и внутреннего наконечника рулевой тяги, находится в пределах нормы. Если же показание отличается от нормы, замените наружный и внутренний наконечники рулевых тяг.
Стандартные значения для наружного наконечника.
(Точке измерения отверстие под шплинт на наконечнике).
- Момент раскачивания: См. ниже раздел «Технические данные и спецификации».
- Измерение динамометром: См. ниже раздел «Технические данные и спецификации».
Стандартные значения для внутреннего наконечника.
(Точка измерения на расстоянии «*», как показано на рисунке)
- Момент раскачивания: См. ниже раздел «Технические данные и спецификации».
- Измерение динамометром: См. ниже раздел «Технические данные и спецификации».
Осевой люфт шаровых шарниров

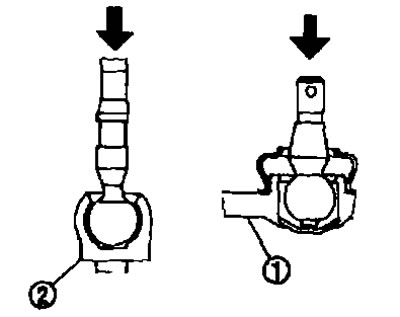

Приложите нагрузку 490 Н (50 кг) к наконечнику шарового шарнира в осевом направлении. При помощи индикатора измерьте величину перемещения, которое совершает наконечник. Убедитесь, что показание находится в пределах нормы указанных ниже. Если же значение отличается от нормы, замените наружный (1) и внутренний (2) наконечники рулевых тяг.
Стандарт:
- Наружный наконечник: См. ниже раздел «Технические данные и спецификации».
- Внутренний наконечник: См. ниже раздел «Технические данные и спецификации».
