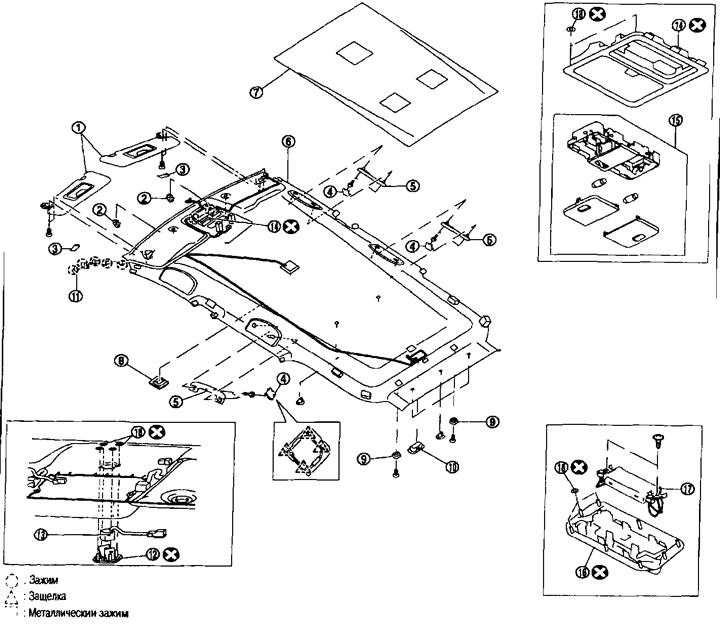

Крыша стандартной комплектации. 1. Солнцезащитный козырек; 2. Держатель солнцезащитного козырька; 3. Заглушка солнцезащитного козырька; 4. Заглушка поручня; 5. Поручень; 6. Потолок в сборе; 7. Изолятор крыши; 8. Плафон освещения салона; 9. Крючок для веревки; 10. Плафон освещения багажного отсека; 11. Электропроводка крыши; 12. Отделка микрофона; 13. Микрофон; 14. Держатель для очков; 15. Плафон местного освещения в сборе; 16. Крышка ультразвукового датчика; 17. Ультразвуковой датчик; 18. Вставная гайка.
Снятие и установка
Снятие
1. Снимите подушку и спинку заднего сиденья. См. ниже раздел «Сиденья».
2. Выверните анкерный болт ремня безопасности заднего сиденья (левого/правого).
3. Выверните анкерный болт ремня безопасности переднего сиденья (левого/правого).
4. Снимите нижнюю и верхнюю боковую отделку багажного отсека (слева/справа). См. ниже.
5. Снимите облицовку передней стойки (слева/справа), накладку проема передней двери (слева/справа), нижнюю облицовку центральной стойки (слева/справа), верхнюю облицовку центральной стойки (слева/справа), передний бордюр боковой панели кузова (слева/справа), задний бордюр боковой панели кузова (слева/справа), накладку проема задней боковой двери (слева/справа). См. выше.
6. Отсоедините разъемы электропроводки крыши.

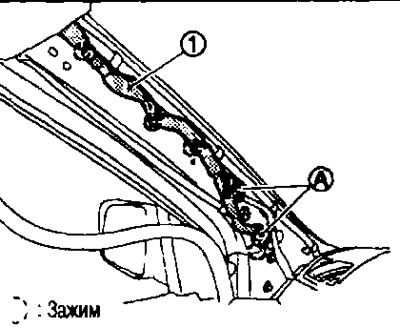

7. Выньте зажимы (А) электропроводки крыши (1).
8. Снимите солнцезащитный козырек (слева/справа).
- Снимите крышку солнцезащитного козырька.
- Выверните крепежные винты.
- Отсоедините разъемы от плафонов подсветки косметических зеркалец (если имеются).

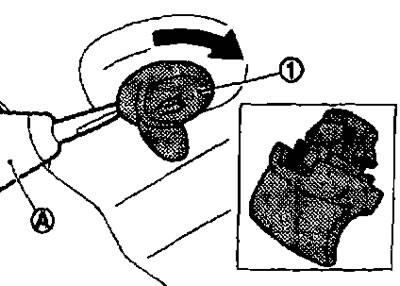

9. Снимите держатель солнцезащитного козырька (1) (слева/справа).
Примечание. Вставьте отвертку с плоским жалом (А) в прорезь поверните на 90° и снимите.

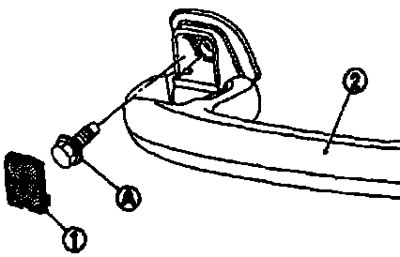

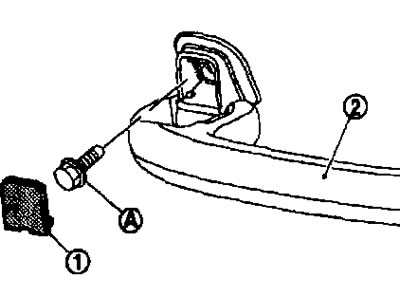

10. Снимите передний (справа) и задний (слева/справа) поручни.
- Выньте заглушку поручня (1).
- Открутите крепежные болты (А) поручня.
- Снимите поручень (2).
11. Откиньте спинки передних сидений для облегчения снятия потолка.
12. Снимите плафон местного освещения в сборе.
13. Снимите плафон освещения салона в сборе.

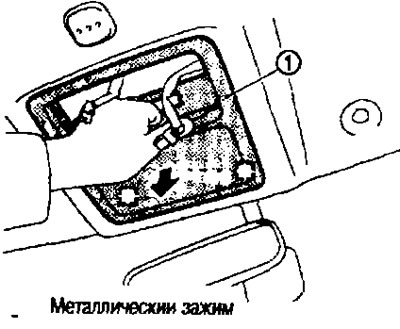

14. Потяните за держатель для очков (1) вниз и выведите из зацепления металлические зажимы.
15. Выверните винты затем снимите крючки для веревки (слева/справа).
16. При помощи съемника снимите зажимы потолка со стороны кузова в задней части потолка.

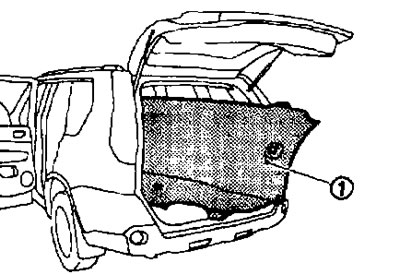

17. Выньте потолок (1) через заднюю дверь.
Внимание:
- Проводите работы с напарником (один спереди, другой сзади).
- Не перегибайте потолок при снятии
- Не поцарапайте и не повредите компоненты кузова при снятии потолка.
18. После снятия потолка снимите следующие компоненты:
- плафон освещения багажного отсека в сборе;
- ультразвуковой датчик;
- микрофон (на моделях с навигационной системой);
- электропроводку крыши в сборе;
- изолятор крыши.
Установка
Установка выполняется в порядке обратном снятию.
Внимание:
- В качестве ориентира установите держатель солнцезащитного козырька (слева/справа) и оба зажима потолка со стороны кузова в задней части потолка.
- Не перегибайте потолок при установке.

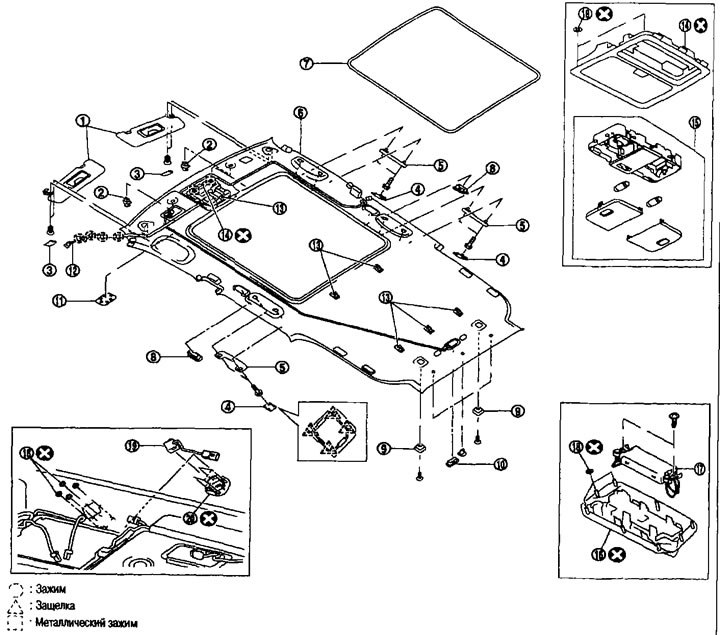

Крыша с люком. 1. Солнцезащитный козырек; 2. Держатель солнцезащ. козырька; 3. Заглушка солнцезащ. козырька; 4. Заглушка поручня; 5. Поручень; 6. Потолок в сборе; 7. Бордюр люка; 8. Плафон индивидуального освещения; 9. Крючок для веревки; 10. Плафон освещения багажного отсека; 11. Отделка крыши; 12. Электропроводка крыши; 13. Крепеж с двойной фиксацией; 14. Держатель для очков; 15. Плафон местного освещения в сборе; 16. Крышка ультразвукового датчика; 17. Ультразвуковой датчик; 18. Вставная гайка; 19. Микрофон; 20. Отделка микрофона.
Снятие и установка
Снятие
1. Снимите подушку и спинку заднего сиденья. См. ниже раздел «Сиденья».
2. Выверните анкерный болт ремня безопасности заднего сиденья (левого/правого).
3. Выверните анкерный болт ремня безопасности переднего сиденья (левого/правого).
4. Снимите нижнюю и верхнюю боковую отделку багажного отсека (слева/справа). См. ниже.
5. Снимите облицовку передней стойки (слева/справа) на кладку проема передней двери (слева/справа), нижнюю облицовку центральной стойки (слева/справа), верхнюю облицовку центральной стойки (слева/справа), передний бордюр боковой панели кузова (слева/справа), задний бордюр боковой панели кузова (слева/справа), накладку проема задней боковой двери (слева/справа). См. выше.
6. Отсоедините разъемы электропроводки крыши.

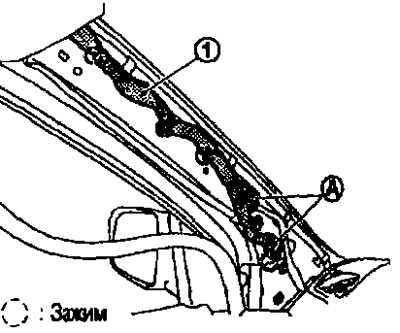

7. Выньте зажимы (А) электропроводки крыши (1).

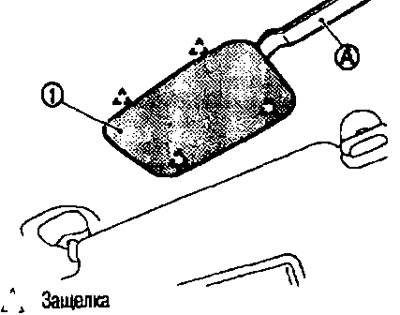

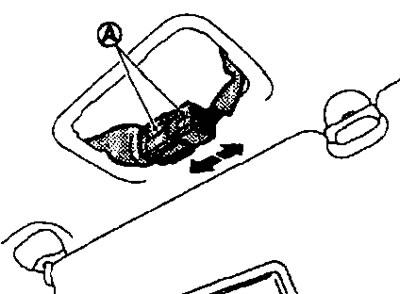

8. При помощи съемника (А) снимите отделку крыши (1).
9. Отсоедините разъём электропроводки крыши (А).
10. Снимите солнцезащитный козырек (слева/справа).
- Снимите крышку солнцезащитного козырька.
- Выверните крепежные винты.
- Отсоедините разъемы от плафонов подсветки косметических зеркалец (если имеются).
11. Снимите держатель солнцезащитного козырька (слева/справа).
Примечание. Вставьте отвертку с плоским жалом (А) в прорезь, поверните на 90° и снимите.
12. Снимите передний (справа) и задний (слева/справа) поручни.
- Выньте заглушку поручня (1).
- Открутите крепежные болты (А) поручня.
- Снимите поручень (2).
13. Откиньте спинки передних сидений для облегчения снятия потолка.
14. Снимите плафон местного освещения в сборе.

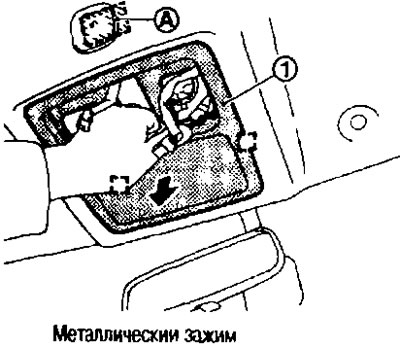

15. Потяните за держатель для очков (1) вниз и выведите из зацепления металлические зажимы (А).
16. Выверните винты, затем снимите крючки для веревки (слева/справа).
17. При помощи съемника снимите зажимы потолка со стороны кузова в задней части потолка.

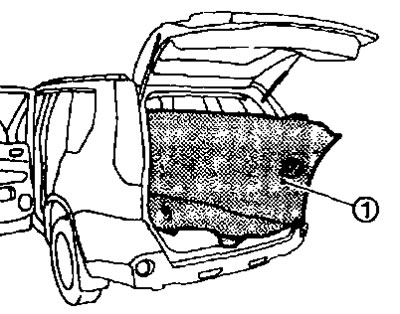

18. Выньте потолок (1) через заднюю дверь.
Внимание:
- Проводите работы с напарником (один опереди, другой сзади).
- Не перегибайте потолок при снятии.
- Не поцарапайте и не повредите компоненты кузова при снятии потолка.
19. После снятия потолка снимите следующие компоненты:
- плафон освещения багажного отсека в сборе;
- плафон индивидуального освещения в сборе;
- ультразвуковой датчик;
- микрофон (на моделях с навигационной системой);
- электропроводку крыши в сборе.
Установка
Установка выполняется в порядке обратном снятию.
Внимание:
- В качестве ориентира установите держатель солнцезащитного козырька (слева/справа) и оба зажима потолка со стороны кузова в задней части потолка.
- На перегибайте потолок при установке.
