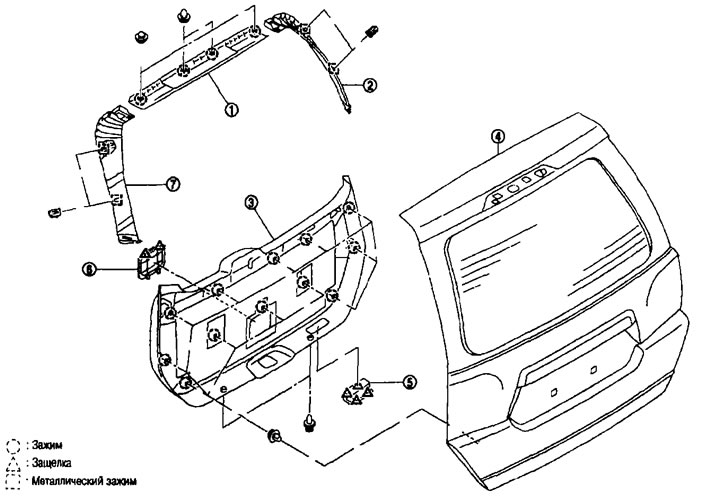

Отделка задней двери. 1. Внутренняя верхняя отделка задней двери; 2. Внутренняя боковая отделка задней двери (правая); 3. Внутренняя нижняя отделка задней двери; 4. Задняя дверь в сборе; 5. Ручка; 6. Маска задней двери; 7. Внутренняя боковая отделка задней двери (девая).
Снятие и установка
Снятие
Внутренняя нижняя отделка задней двери.
1. Полностью откройте заднюю дверь.

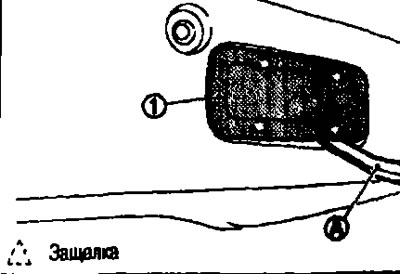

2. При помощи съемника (А) выведите из зацепления крепежные защелки ручки (1).

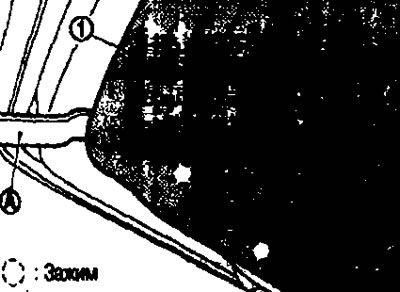

3. Вставьте съемник (А) между внутренней нижней отделкой задней двери (1) и боковой панелью кузова и выведите из зацепления зажимы.
Примечание. Начните снизу и продвигайтесь к кромкам, а затем вверх по бокам.
4. Потяните за внутреннюю нижнюю отделку задней двери в сторону салона автомобиля и отсоедините разъем от плафона освещения багажного отсека.
5. Снимите внутреннюю нижнюю отделку задней двери.
6. После снятия внутренней нижней отделки задней двери снимите следующие компоненты:
- плафон освещения багажного отсека в сборе;
- маску задней двери.
Внутренняя верхняя отделка задней двери.
1. Полностью откройте заднюю дверь.
2. Снимите внутреннюю нижнюю отделку задней двери.
3. Вставьте съемник (А) между внутренней верхней отделкой задней двери (1) и панелью задней двери и выведите из зацепления зажимы.
4. Снимите внутреннюю верхнюю отделку задней двери.
Внутренняя боковая отделка задней двери.
1. Полностью откройте заднюю дверь.
2. Снимите внутреннюю нижнюю отделку задней двери.
3. Снимите внутреннюю верхнюю отделку задней двери.

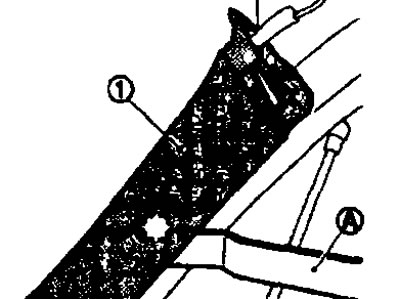

4. Вставьте съемник (А) между внутренней боковой отделкой задней двери (1) и панелью задней двери и выведите из зацепления металлические зажимы.
5. Снимите внутреннюю боковую отделку задней двери.
Установка
Установка выполняется в порядке обратном снятию.
Внимание. При установке отделки задней двери проверьте, правильно ли встали зажимы над отверстиями в боковой панели кузова, затем вдавите их.
