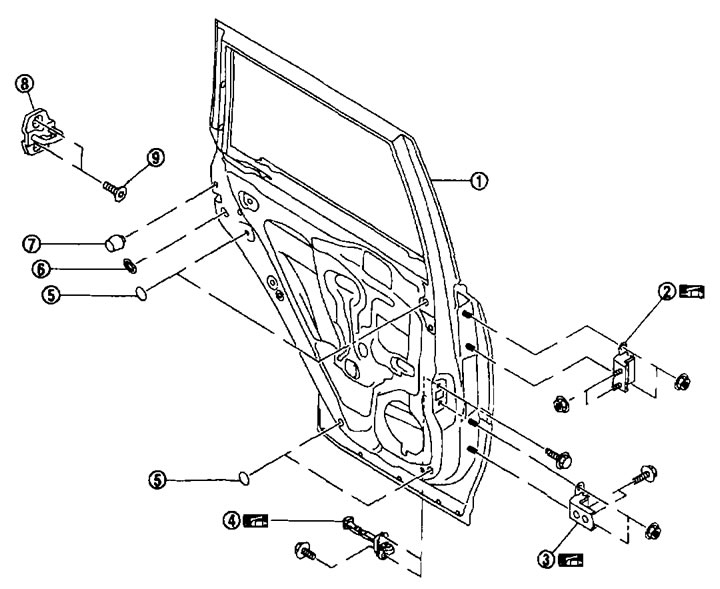

Задние боковые двери

Дверь в сборе

Регулировка

См. рисунок в п. «Передние двери» выше.

Снятие и установка

Внимание:

• Проводите работы с напарником, т.к. дверь тяжелая.
• Во время снятия и установки задней боковой двери в сборе подпирайте дверь домкратом, положив тряпку, чтобы не повредить дверь и кузов.

Снятие

1. Открутите крепежные болты тяги ограничителя со стороны кузова.

2. Выньте резиновую втулку электропроводки задней боковой двери и выньте электропроводку из автомобиля.

3. Отсоедините разъем электропроводки от задней боковой двери.

4. Открутите крепежные гайки шарнира со стороны двери и снимите заднюю боковую дверь в сборе.

Установка

Установка выполняется в порядке обратном снятию.

Внимание:

• После установки проверьте, как запирается/отпирается задняя боковая дверь.
• После установки проверьте, как закрывается/открывается задняя боковая дверь.
• Проверьте, достаточно ли смазки на вращающейся части шарнира. При необходимости, нанесите смазку для кузова.
• После установки выполните регулировку посадки. См. ниже.
• После установки нанесите краску (под цвет кузова) на крепежные гайки шарниров.

Регулировка

Регулировка зазора и высоты поверхности

Участок		Зазор (мм)	Высота (мм)
Передняя дверь-задняя боковая дверь	B-В	3,5-5,5	от -1,0 до 1,0
Задняя боковая дверь-наружная панель кузова	С-С	3,5-5,5	от -1,0 до 1,0
Передняя дверь-задняя боковая дверь	G-G	3,0-6,0	от -1,5 до 1,5

1. Проверьте зазор и высоту поверхности между задней боковой дверью и каждым компонентом визуально и на ощупь. (Они должны соответствовать стандартным размерам, указанным в таблице).

2. Если какие-либо размеры отличаются от нормы выполните их регулировку, как указано ниже.

3. Снимите нижнюю облицовку центральной стойки.

4. Ослабьте крепежные гайки шарниров со стороны двери.

5. Отрегулируйте высоту поверхности задней боковой двери в соответствии со стандартными размерами.

6. Затяните крепежные гайки шарниров со стороны двери от руки.

7. Ослабьте крепежные гайки шарниров со стороны кузова автомобиля.

8. Выполните регулировку в соответствии со стандартными размерами, приподнимая или опуская задний конец задней боковой двери.

9. После регулировки затяните болты и гайки с требуемым моментом.

10. Установите нижнюю облицовку центральной стойки.

Регулировка петли дверной защелки

Отрегулируйте петлю так, чтобы она встала параллельно направлению зацепления дверной защелки.

Петля дверной защелки

См. рисунок выше.

Снятие и установка

Снятие

Открутите болты TORX и снимите петлю дверной защелки.

Установка

Установка выполняется в порядке обратном снятию.

Внимание:

• После установки проверьте, как закрывается/открывается задняя боковая дверь.
• При снятии и установке петли дверной защелки выполните регулировку посадки. См. выше.

Шарнир двери

См. рисунок выше.

Снятие и установка

Снятие

1. Снимите нижнюю облицовку центральной стойки.

2. Снимите заднюю боковую дверь в сборе. См. выше.


3. Открутите крепежные болты и гайки шарниров (со стороны двери) и снимите шарниры задней боковой двери.

Установка

Установка выполняется в порядке обратном снятию.

Внимание:

• После установки проверьте, как закрывается/открывается задняя боковая дверь.
• Проверьте, достаточно ли смазки на вращающейся части шарнира. При необходимости, нанесите смазку для кузова.
• При снятии и установке задней боковой двери в сборе выполните регулировку посадки. См. выше.
• После установки нанесите краску (под цвет кузова) на крепежные гайки шарниров.

Тяга ограничителя двери

См. рисунок выше.

Снятие и установка

Снятие

1. Снимите отделку задней боковой двери. См. выше раздел «Оснащение салона».

2. Выньте динамик из задней боковой двери.

3. Открутите крепежные болты тяги ограничителя со стороны кузова.

4. Открутите крепежные болты тяги ограничителя со стороны двери.

5. Снимите тягу ограничителя двери.

Установка

Установка выполняется в порядке обратном снятию.

Внимание. После установки проверьте, как закрывается/открывается задняя боковая дверь.
