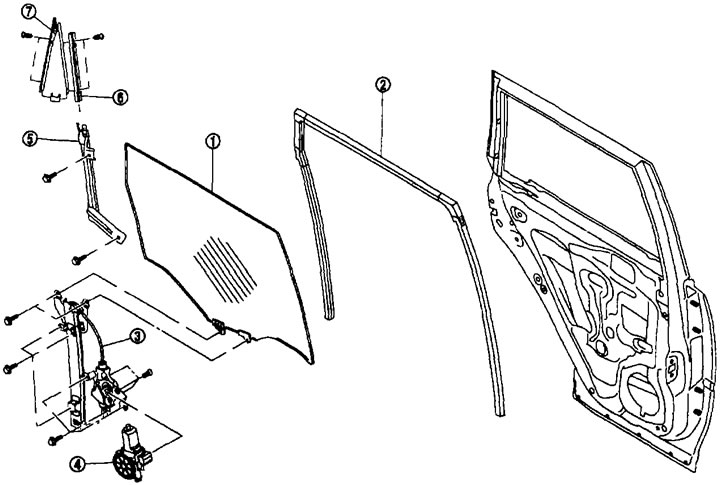

Стекло задней боковой двери. 1. Дверное стекло; 2. Направляющий желоб стекла; 3. Стеклоподъемник в сборе; 4. Двигатель стеклоподъемника; 5. Задняя направляющая двери (нижняя); 6. Задняя направляющая двери (верхняя); 7. Угловая крышка.
Снятие и установка
Снятие
1. Снимите отделку задней боковой двери. См. выше раздел «Оснащение салона».
2. Отсоедините разъем от динамика в задней боковой двери.
3. Снимите уплотняющую сетку при помощи ножа.
Примечание. В случае повторного использования уплотняющей сетки, отрежьте бутиловую ленту так, чтобы она осталась на уплотняющей сетке.
4. Частично снимите направляющий желоб стекла.
5. Слегка поднимите дверное стекло, открутите крепежные болты нижней направляющей перегородки и снимите ее.
6. Открутите крепежные винты и болты угловой крышки и снимите угловую крышку в сборе.
7. Опускайте или поднимайте дверное стекло при помощи выключателя стеклоподъемника пока не покажутся крепежные болты стекла.

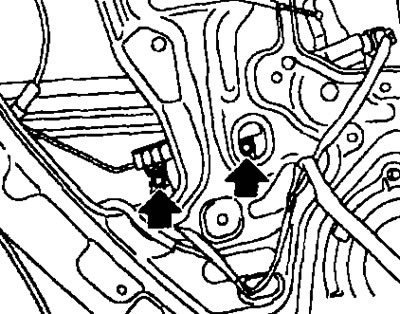

8. Открутите крепежные болты стекла.

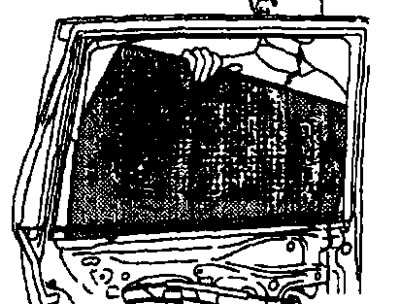

9. Выньте дверное стекло изнутри или снаружи дверной панели.
10. Снимите направляющий желоб стекла.
Установка
Установка выполняется в порядке, обратном снятию.
Проверка и регулировка
Проверка посадки

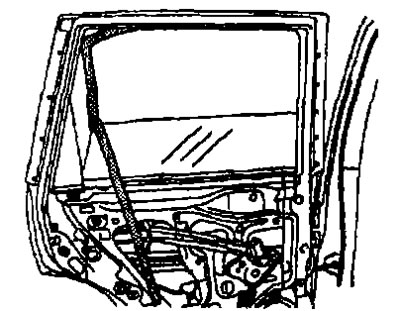

Убедитесь, что стекло плотно входит в паз направляющего желоба.
Слегка опустите стекло (приблизительно на 10-20 мм) и убедитесь, что кромка стекла параллельна направляющей. Если нет, ослабьте крепежные болты стеклоподъемника, направляющей стекла и несущего элемента и отрегулируйте положение стекла.
