Модели 1.6 литра
1. Цепь лампы заднего хода управляется выключателем, который завинчен в левый конец кожуха трансмиссии (фото).

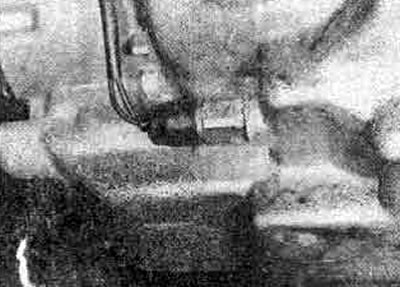

6.1. Расположение выключателя лампы заднего хода - модели 1.6 литра
2. Чтобы проверить выключатель, отсоедините провода, присоедините их к главной оплетке электропроводки и мультиметром (в режиме измерения сопротивления) проверьте замыкание между проводами, когда включается задняя передача. Если контакт не появляется и нет никаких очевидных обрывов или других повреждений проводов, выключатель неисправен и должен быть заменен.
3. Чтобы снять выключатель, отсоедините провода и открутите его.
4. При установке, нанесите смазку на резьбу выключателя, зажмите выключатель усилием затяжки, регламентированным Спецификацией.
Модели 1.8 (включая Турбо) и 2.0 литра
5. Выключатель положения передач прикрепляется болтами к обратной стороне корпуса трансмиссии. Он управляет цепью лампы заднего хода на всех этих моделях а также, на моделях с системой впрыска топлива, посылает сигнал блоку управления ECCS, когда трансмиссия находится в нейтральном положении.
6. Чтобы проверить выключатель, отсоедините провода на блоке соединителя, идущего к главной оплетке электропроводки, мультиметром (в режиме измерения сопротивления) проверьте, чтобы при включении передачи заднего хода появлялся контакт между зелено-желтым и зеленым проводами, а при включении нейтральной передачи появлялся контакт между зелено-красным (или зелено-оранжевым) и черным проводами. Если выключатель работает не так и нет никаких видимых разрывов или других повреждений проводки, выключатель неисправен и должен быть заменен.
7. Чтобы снять выключатель, отсоедините провода и открутите винт крепления. Аккуратно снимите выключатель из корпуса, соблюдайте осторожность, не поломайте его. Если он окажется очень сильно зажат, трансмиссию необходимо удалить так, чтобы можно было извлечь выключатель из внутренней части.
8. При установке, нанесите смазку на уплотнитель выключателя, проверьте, чтобы кольцевое уплотнение (если имеется) было правильно установлено, и зажмите винт усилием затяжки, регламентированным Спецификацией.
