2. Снимите крышку бардачка и переднюю панель (см. Главу 33 из этого Раздела).
3. Отсоедините электропроводку двигателя вентилятора и резиновую трубку (см. фотографию).

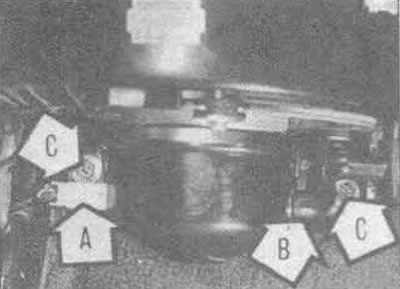

41.3. Соединительная вилка электропроводки двигателя вентилятора (А), резиновая трубка (В), монтажные болты впускной коробки (С)
4. Удалите монтажные болты и снимите двигатель и вентилятор с основания впускной коробки (см. фотографии).

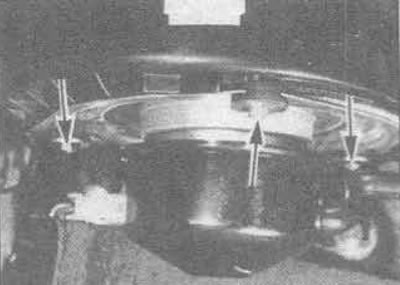

41.4А. Монтажные болты двигателя вентилятора (отмечены стрелками)

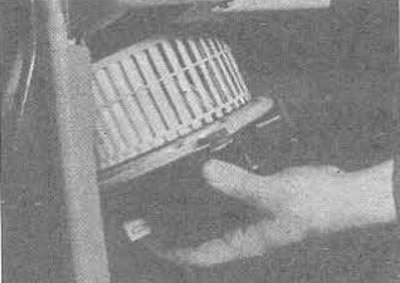

41.4В. Снятие двигателя вентилятора и вентилятора из впускной коробки
5. Снимите покрытие (см. фотографию).

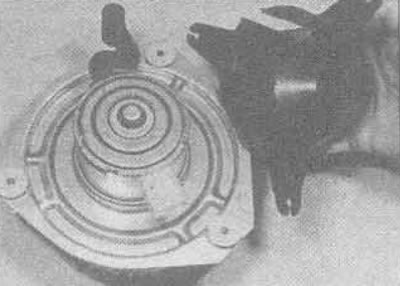

41.5. Удаление защитного покрытия двигателя вентилятора
6. При необходимости, отвинтив гайку, вентилятор может быть снят с вала электродвигателя (см. фотографию). Сопротивление двигателя вентилятора установлено в соединяющемся патрубке отопительного прибора (см. фотографию 39.7).

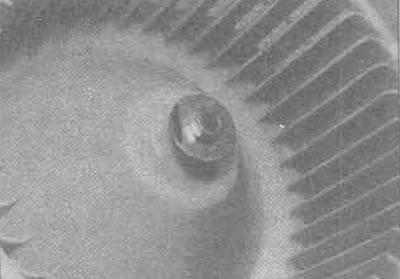

41.6. Стопорная гайка вентилятора отопительного прибора
7. Впускная коробка может быть снята, отвинтив болты с монтажных скоб.
8. Сборка производится в обратной последовательности.
