Снятие и установка
1. Отсоедините отрицательный провод аккумулятора.
2. Удалите четыре винта и снимите нижнюю панель с рулевой колонки.
3. Снимите пепельницу и отделку радио/отопительного прибора (см. Главу 37 из этого Раздела, Пункт 7).
4. Удалите крышку бардачка и переднюю панель как описано в Главе 33 из этого Раздела.
5. Аккуратно снимите кнопки с рычагов управления отопительным прибором (см. фотографию).

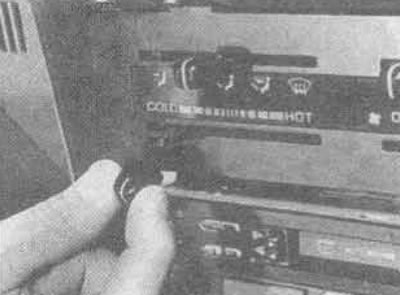

39.5. Снятие рычага управления отопительным прибором
6. Удалите два крепежных винта и снимите лицевую панель управления отопительным прибором (см. фотографии).

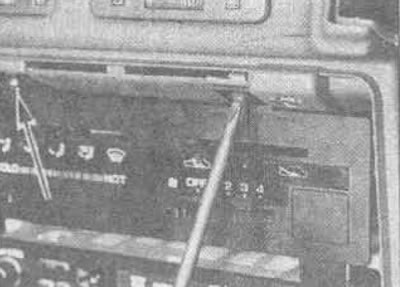

39.6А. Удаление винтов лицевой панели отопительного прибора (другой отмечен стрелкой) ...

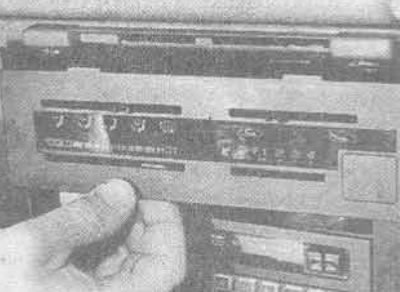

39.6В. ... снятие лицевой панели
7. Отсоедините тросики управления от отопительного прибора и впускной коробки. освободив скобы внешнего тросика, и отсоедините внутренние концы тросика от концов рычага управления (см фотографию).

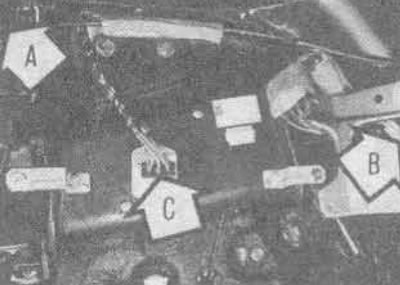

39.7. Тросик рычага управления воздухозаборника (А), тросик рычага регулятора температуры (В), сопротивление вентилятора отопительного прибора (С)
8. Удалите винты, крепящие края и вытащите панель управления отопителем (см. фотографии), пока провода выключателя вентилятора не смогут быть разъединены. Снимите тросики, отмечая как они расположены.

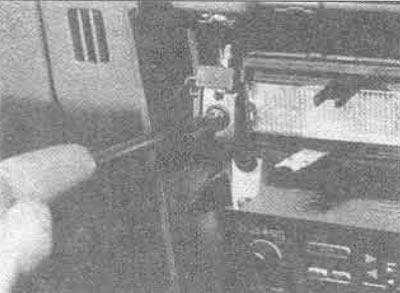

39.8А. Удалите крепежные винты по краям...

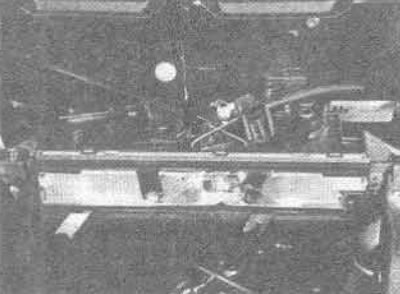

39.8В. ... чтобы вытащить панель отопителя в сборе
9. Чтобы отсоединить тросики от панели управления, снимите скобы и вытащите их из скоб (см. фотографию).

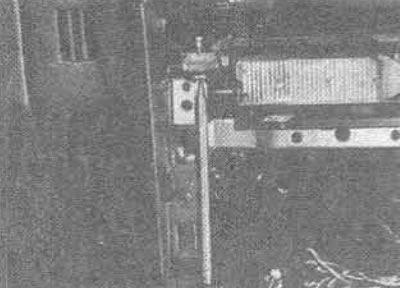

39.9. Тросики управления прикреплены к отопительному прибору металлическими скобами
10. Сборка производится в обратной последовательности.
Регулировка
11. Сначала снимите нижнюю часть приборной панели и части бардачка, как описано выше. Обратите внимание, что доступ чрезвычайно ограничен и было бы полезно иметь маленькое зеркало и хороший фонарь. Используя регуляторы положения сидения, переместите передние сидения полностью назад.
12. Чтобы отрегулировать вентилятор и тяги заслонки обогревателя с правой стороны отопительного прибора, отсоедините сначала тросик воздушного регулятора от боковой тяги (см. Пункт 7 выше).

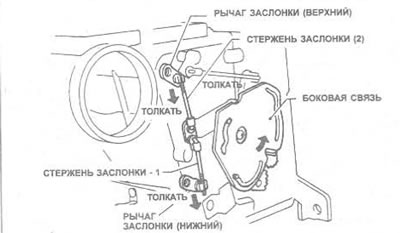

Как показано на рис. 11.27, отсоедините тяги заслонки к тылу боковой тяги, вытолкните оба рычага заслонки полностью вниз и поверните боковую тягу до упора против часовой стрелки. Удерживайте рычаги и боковые тяги в таком положении пока тяги заменяются; сначала нижняя тяга, затем верхняя.
Рис. 11.27. Регулировка управляющей тяги заслонки вентилятора
14. Как показано на рис. 11.28, отсоедините тягу заслонки обогревателя выше боковой тяги, подтолкните вперед рычаг заслонки и поверните боковую тягу по часовой стрелке до упора. Удерживайте рычаг и тягу в таком положении, пока тяги заменяются.

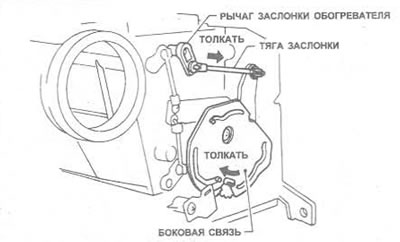

Рис. 11.28. Регулировка управляющей тяги заслонки обогревателя
15. Соедините тросик рычага воздушного регулятора с боковой тягой. Переместите рычаг регулятора в положение, как показано на рис. 11.29, поверните боковую тягу до упора по часовой стрелке и затем вытащите тросик, удалите люфт перед скреплением его со скобой.
Рис. 11.29. Регулировка тросика рычага управления потоком воздуха
16. Для регулирования температуры, отсоедините сначала тросик от тяги воздушной заслонки с левой стороны отопительного прибора (см. Пункт 7 выше).

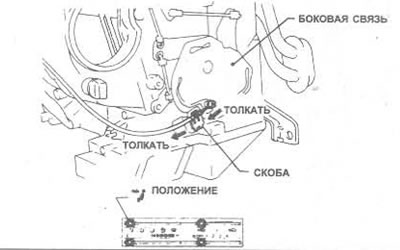

17. Как показано на рис. 11.30, отсоедините тягу (1) от рычага заслонки воздушного потока. Поверните рычаг регулятора воздушной заслонки до упора в показанном направлении и потяните тягу, пока ее конец не войдет в зацеп с тягой (2); в этом месте пружина должна быть сжата на 2 мм. Соедините снова управляющую тягу (1) с рычагом регулятора воздушной заслонки.

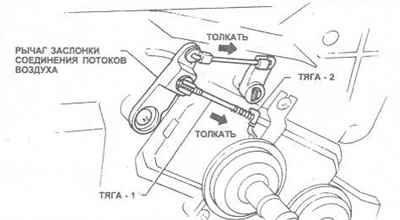

Рис. 11.30. Регулировка управлением водяных потоков

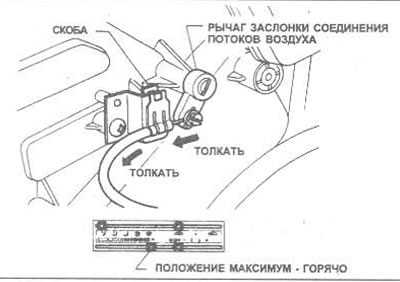

18. Соедините тросик рычага peгулятора температуры с рычагом воздушной заслонки, переместите рычаг регулятора температуры в максимум ‘Hot’ (горячо) и поверните рычаг регулятора воздушной заслонкой до упора, в направлении показанном на рис. 11.31. Снимите изоляцию тросика, чтобы устранить люфт, прежде чем его зафиксировать.
Рис. 11.31. Регулировка тросика рычага управления температурой
19. Чтобы отрегулировать тросик рыча-га управления воздушным потоком, поверните рычаг в положение ‘повтор’, выжмите его, как показано на рис. 11.32, затем снимите изоляцию тросика, чтобы удалит ь люфт, прежде чем его закрепить (см. фотографию).

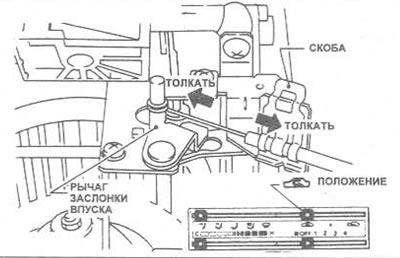

Рис. 11.32. Регулировка тросика управления рычагом воздухозаборника

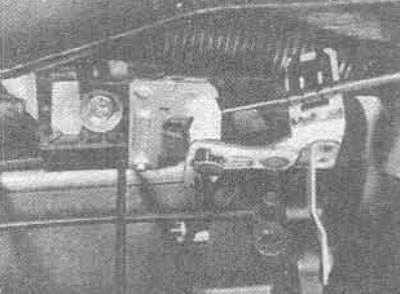

39.19. Конец тросика рычага управления воздухозаборником во впускной коробке
20. В завершение, проверьте чтобы все рычаги управления работали правильно, перед тем как устанавливать лицевую панель и ручки отопителя, детали бардачка, отделку радио/отопительного прибора и пепельницы и нижнюю часть приборной панели.
