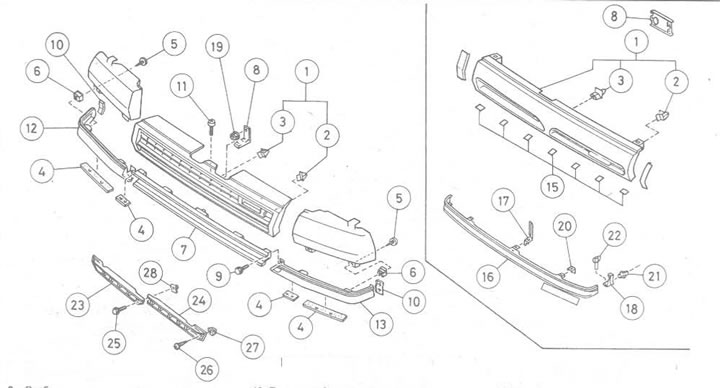

Рис. 11.2. Передняя решетка радиатора и панели её отделки: 1. Решетка радиатора; 2. Скоба; 3. Скоба; 4. Липкая прокладка; 5. Винт; 6. Накидная гайка; 7. Панель отделки центральной секции - на ранних моделях; 8. Подвеска; 9. Винт; 10. Накладка; 11. Винт; 12. Панель отделки правая сторона; 13. Панель отделки левая сторона; 14. Резиновая подушка; 15. Резиновая подушка; 16. Панель отделки - на более поздних моделях; 17. Подвеска; 18. Накладка; 19. Гайка; 20. Подвеска; 21. Скоба; 22. Крепление; 23. Нижняя решетка правой стороны - на ранних моделях; 24. Нижняя решетка левой стороны - на ранних моделях; 25. Болт; 26. Винт; 27. Накидная гайка; 28. Накидная гайка
1. Где оборудовано, снимите держатели стеклоочистителя фары.
2. Решетка укреплена рядом специальных скоб, по одной в каждом углу и по одной (или две) в центре. Удалите, доступные спереди, скобы, поворачивая их отверткой на 45 градусов (см. рис. 11.3).

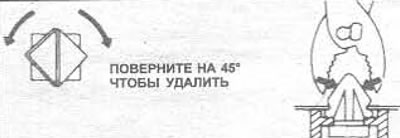

Рис. 11.3. Удаление скобы решетки радиатора

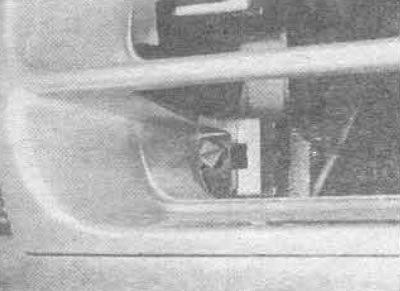

10.2А. Крепежные скобы решетки радиатора должны быть сняты спереди ...

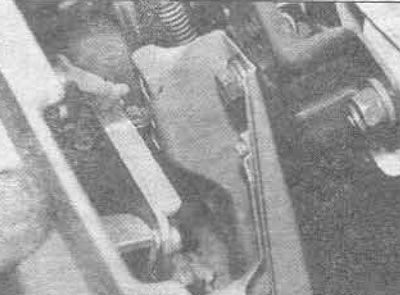

10.2В. ...или сзади
3. При сборке, может оказаться проще поставить скобы сначала на решетку, затем установить решетку на кузов (см. фотографию).

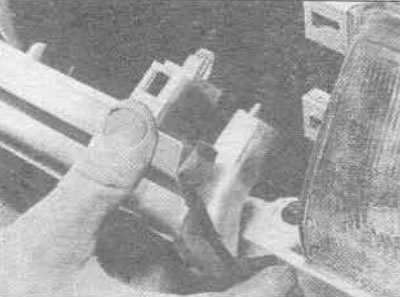

10.3. Не используйте чрезмерную силу для установки решетки радиатора вместе со скобами
4. Решетка, состоящая из двух частей, крепится в переднюю панель (на некоторых моделях до мая 1988-го года) болтами, по одному в центре и по одному с краев.
5. Перед тем как снять панель отделки, расположенную между решеткой радиатора, фарой и передним бампером, удалите сначала решетку радиатора, затем продолжите следующим образом.
6. На автомобилях выпущенных до мая 1988-го года, удалите два винта, по одному с каждого края панели и из центра секции, и снимите ее. Две крайних секции теперь крепятся только двухсторонней липкой лентой на их верхних и нижних концах.
7. На автомобилях выпущенных после мая 1988-го года, удалите три шестигранных винта, крепящих панель по центру и к фарам. Затем вытащите вперед каждый край из уплотняющего кольца панели крыла (см. фотографию).

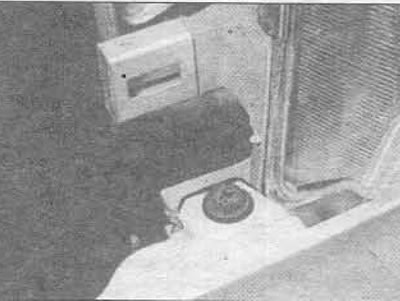

10.7А. Для снятия панели отделки решетки радиатора удалите винты (один показан)...

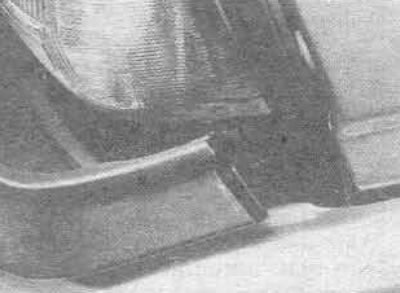

10.7В. ... и снимите концы панели из уплотнений крыла (только на более поздних моделях)
8. Сборка производится в обратной последовательности.
