Подготовительные работы
Слейте охлаждающую жидкость.
Снимите корпус воздухоочистителя и воздуховод.
Снимите промежуточный охладитель.
Снимите крышку двигателя (см. пункт 1).
Снимите кронштейн промежуточного охладителя.
Снимите шланг вентиляции картера (со стороны клапанной крышки).
Отсоедините топливные трубки и шланги и отодвиньте в сторону (см. пункт 2).
Снимите все разъемы электропроводки, трубки и шланги и отодвиньте в сторону.

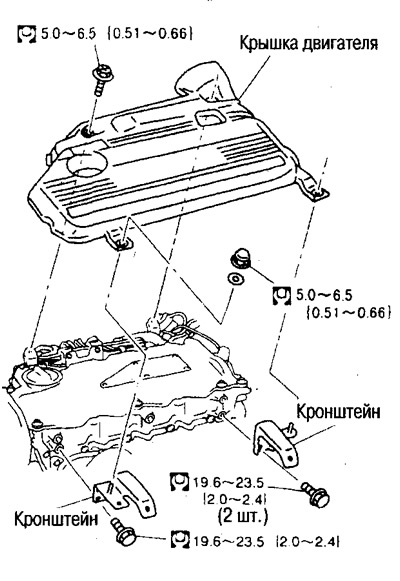

Снятие и установка крышки двигателя
Снятие и установка топливных трубок и шлангов
Снятие
Чтобы не проливалось топливо, после отсоединения шлангов установите на них заглушки.
Внимание: Следите за тем, чтобы топливо не проливалось в моторный отсек.
Установка

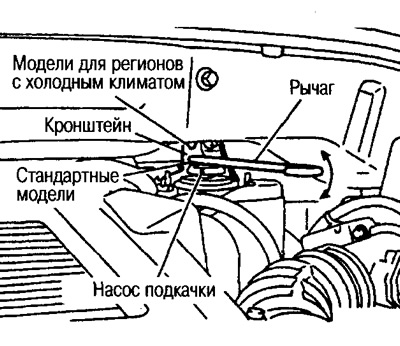

После установки удалите воздух из топливных трубок и шлангов с помощью рычага (из комплекта бортового инструмента) и насоса подкачки.

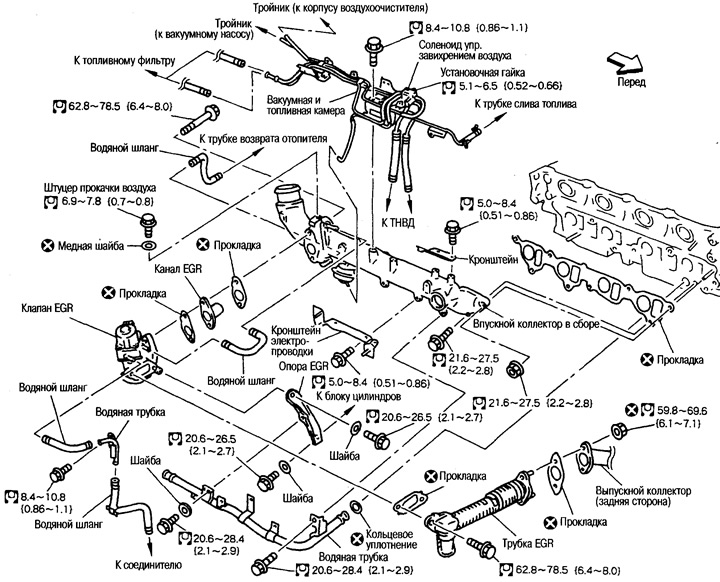

Снятие и установка впускного коллектора
Снятие
Отверните установочные болты и гайки в порядке, обратном показанному на рисунке.
Внимание: Не разбирайте и не регулируйте клапан упр. завихрением воздуха и его привод.
Установка
Если снимались резьбовые шпильки, затяните их с усилием 9,8-11,8 N-m (1,0-1,2 кг·м).
Затяните установочные болты и гайки в порядке, показанном на рисунке.
Снятие клапана EGR с электронным управлением
Внимание:
Не повредите клапан.
Не разбирайте и не регулируйте.

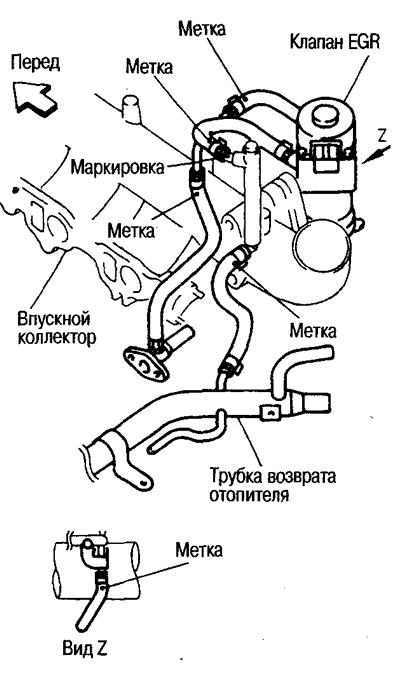

Установка водяных шлангов
Устанавливайте шланги по меткам. Не перекручивайте шланги.
Если на трубках отсутствуют ограничители, вставляйте шланги на глубину А. Если длина трубок меньше размера А, вставьте шланги до конца трубки.
Размер А: 25-30 мм
Если на трубках имеются ограничители, вставляйте шланги до упора.
Если на трубках имеются метки, вставляйте шланги так, чтобы метка перекрывалась наполовину.
