2. Провернуть коленчатый вал на один оборот и рабочем направлении чтобы установить поршень первого цилиндра в положение верхней мертвой точки.

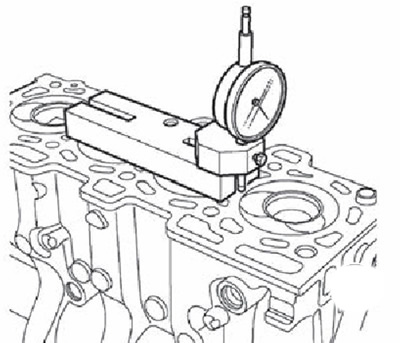

3. Установить основание [KV113BOO40 (Mot. 251-01) или подобное] с индикатором часового типа [KV113B0050 (Mot. 252-01) или подобный], как показано на рисунке, чтобы стилус индикатора уперся в поверхность блока цилиндров. Обнулить индикатор часового типа.
4. Установить индикатор часового типа [KV113BO050 (Mot. 252-01) или подобный] на днище поршня и, проворачивая коленчатый втл из стороны в сторону, точно определить положение верхней мертвой точки.
Примечание. Все измерения должны выполняться по продольной оси двига-тля для исключения любых ошибок, связанных с возможным наклоном поршня.
Внимание. Стилус индикатора часового типа не должен находиться в углублении днища поршня под клапан.
5. Измерить величину иыступтяит поршня.
