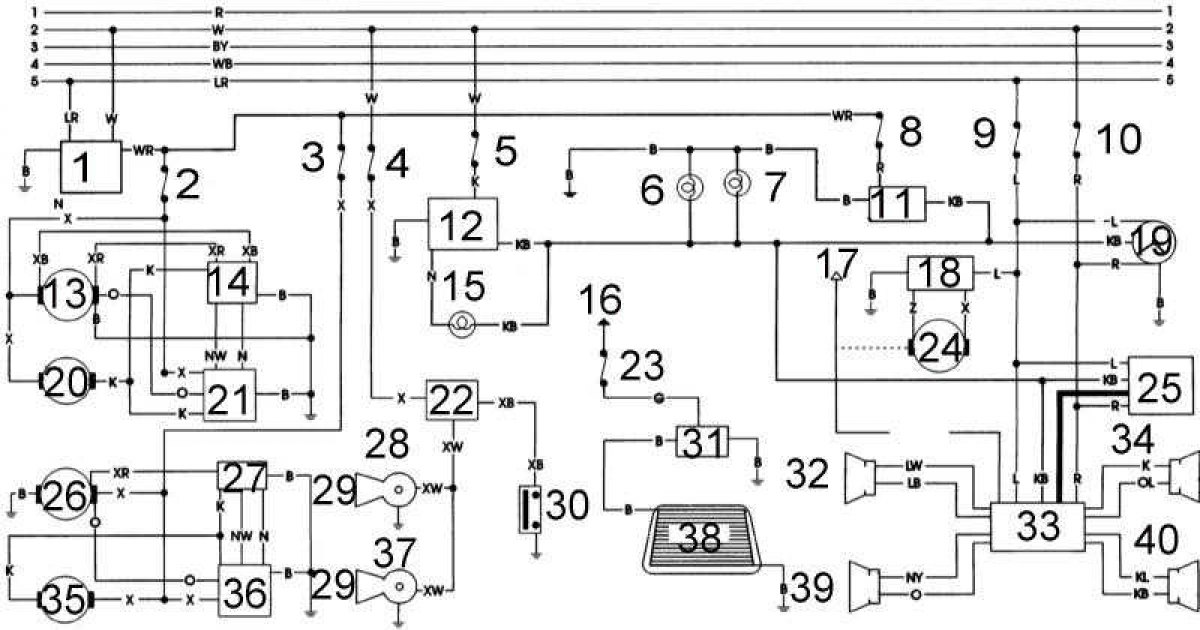

Схема соединений электропроводки питания передних и заднего стеклоочистителей и омывателей, клаксона, обогревателя заднего стекла, прикуривателя, часов, управления подсветкой и аудиосистемы
Открыть большую картинку в новой вкладке »
1 - реле вспомогательных аксессуаров; 2 - предохранитель передних стеклоочистителей/омывателей; 3 - предохранитель заднего стеклоочистителя/омывателя; 4 - предохранитель клаксона; 5 - предохранитель заднего габаритного огня; 6 - контрольная лампа положения AT; 7 - лампа подстветки пепельницы; 8 - предохранитель прикуривателя; 9 - предохранитель часов/ аудиосистемы; 10 - предохранитель часов/ лампы освещения салона; 11 - прикуриватель; 12 - потенциометр изменения интенсивности подсветки; 13 - мотор привода передних стеклоочистителей; 14 - переключатель режимов работы стеклоочичтителей; 15 - подсветка измерителя; 16 - от реле зажигания; 17 - антенна; 18 - выключатель привода антенны; 19 - часы; 20 - мотор передних стеклоомывателей 21 - реле передних стеклоомывателей; 22 - реле клаксона; 23 - предохранитель обогревателя заднего стекла; 24 - мотор привода антенны; 25 - магнитофон; 26 - мотор привода заднего стеклоочистителя; 27 - переключатель режимов работы стеклоочистителя; 28 - сирена жесткого звукового сигнала; 29 - рожок; 30— выключатель клаксона; 31 - выключатель обогрева заднего стекла; 32 - правый передний громкоговоритель; 33 - радиоприемник; 34 - правый задний громкоговоритель; 35 - мотор заднего стеклоомывателя; 36 —реле заднего стеклоомывателя; 37 - сирена мягкого звукового сигнала; 38 - обогреватель заднего стекла; 39 - левый передний громкоговоритель; 40 - левый задний громкоговоритель
Обозначения цветов электропроводки на этой электрической схеме смотрите здесь →
