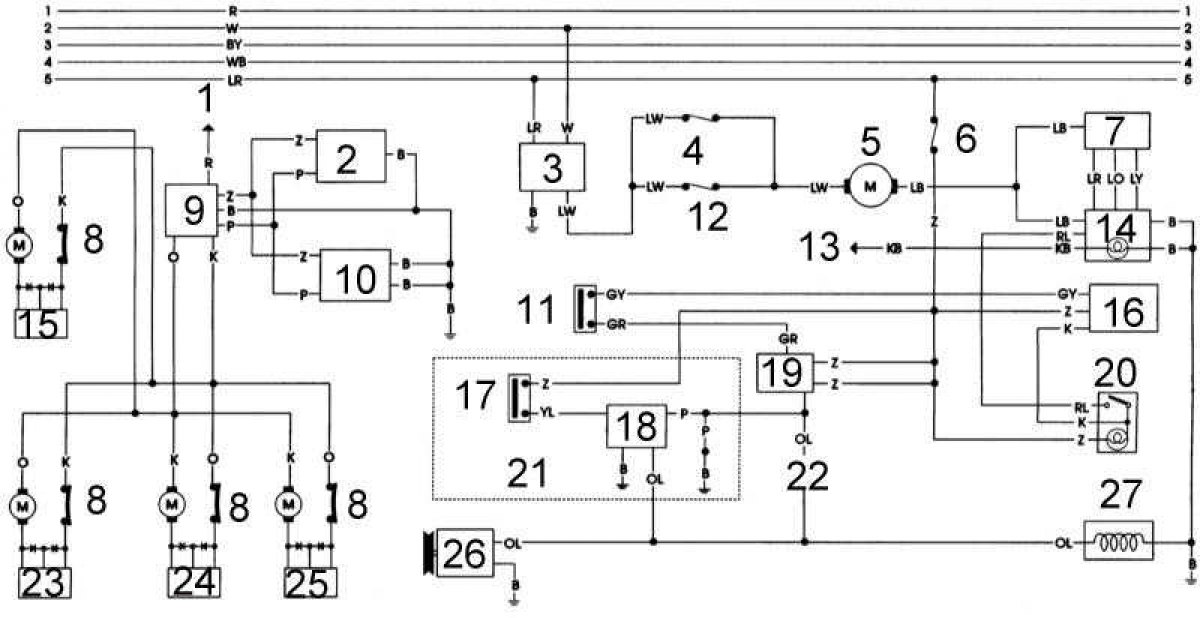

Схема соединений электропроводки отопителя, кондиционера воздуха и центрального замка
Открыть большую картинку в новой вкладке »
1 - от предохранителя измерителя огней заднего хода; 2 - переключатель вкл./выкл. центрального замка 2; 3 - реле вентилятора отопителя; 4 - предохранитель 2 мотора вентилятора отопителя; 5 - мотор вентилятора отопителя; 6 - предохранитель мотора вентилятора кондиционера воздуха; 7 - резистор; 8 - термочувствительный прерыватель контура (ТПК); 9 - таймер центрального замка; 10 - переключатель вкл./выкл. центрального замка 1; 11 - датчик-выключатель двойного напора; 12 - предохранитель 1 мотора вентилятора отопителя; 13 - к системе освещения; 14 - переключатель вентилятора; 15 - выключатель блокировки замка (левая передняя дверь); 16 - усилитель управления температурой; 17 - термочувствительный выключатель; 18 - реле отключения кондиционера воздуха; 19 - реле кондиционера воздуха; 20 - выключатель кондиционера воздуха; 21 - только модели с АТ; 22 - только модели с РКПП; 23 - выключатель блокировки замка (левая задняя дверь); 24 - выключатель блокировки замка (дверб задка); 25 - выключатель блокировки замка (правая задняя дверь); 26 - компрессор; 27 - электромагнит FICD
