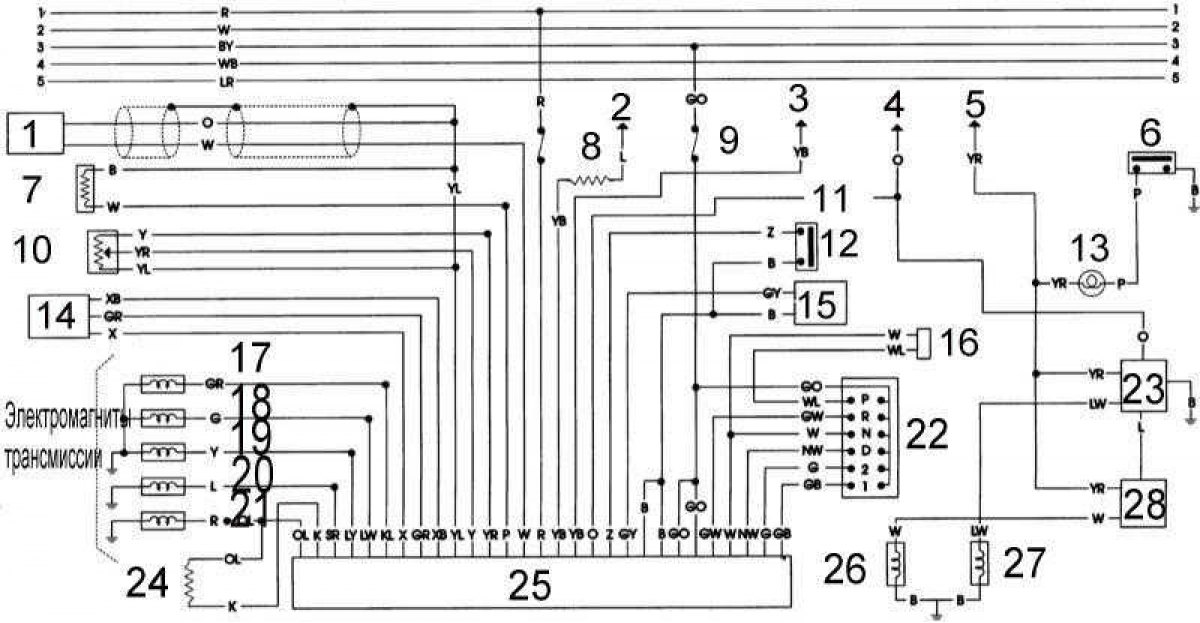

Схема соединений электропроводки автоматической трансмиссии (АТ) и системы блокировки заднего дифференциала
Открыть большую картинку в новой вкладке »
1 - датчик оборотов двигателя; 2 - от катушки зажигания; 3 - от контрольной лампы переключения мощностных режимов; 4 - от спидометра; 5 - от измерителя огней заднего хода; 6 - датчик-выключатель индикатора блокировки дифференциала; 7 - датчик температуры ATF; 8 - предохранитель левой головной фары; 9 - предохранитель управления AT; 10 - датчик положения дроссельной заслонки; 11 - только модели с AT; 12 - датчик-выключатель режима КИК-ДАУН; 13 - контрольная лампа блокировки дифференциала; 14 - датчик крайних положений дроссельной заслонки 15 - выключатель переключения мощностных режимов; 16 - диод; 17 - обгонная муфта; 18 - электромагнит переключения A; 19 - электромагнит переключения B; 20 - блокировка; 21 - давление в линии; 22 - датчик-выключатель разрешения запуска; 23 - устройство блокировки дифференциала; 24 - гасящий резистор; 25 - блок управления AT; 26 - электромагнит 1 блокировки дифференциала; 27 - электромагнит 2 блокировки дифференциала; 28 - выключатель блокировки дифференциала
Обозначения цветов электропроводки на этой электрической схеме смотрите здесь →
