Снятие
1. Снимите ГТЦ с автомобиля.
2. Отсоедините вакуумные шланги от блока вакуумного усилителя.
3. Снимите крепежный зажим, отогните язычки пластмассового ограничителя, снимите крепежный палец и отсоедините толкатель от тормозной педали.
4. Отдайте гайки крепления вакуумного усилителя и, отведя в сторону опорный кронштейн контрольного клапана, снимите усилитель с автомобиля.
Установка
Установка производится в обратном порядке.
1. Проверьте правильность регулировки толкателя вакуумного усилителя, в случае необходимости произведите корректировку. Проверьте установку высоты положения и величины свободного хода педали тормоза, в случае необходимости отрегулируйте перечисленные параметры.
2. Затяните крепежные гайки с требуемым усилием.
Проверка функционирования
1. При заглушенном двигателе выжмите несколько раз педаль тормоза для сброса разрежения из вакуумного усилителя.
2. Слегка выжмите педаль и удерживайте ее в этом положении.
3. Запустите двигатель. Педаль должна заметно провалиться вниз. В противном случае следует проверить исправность подачи разрежения к блоку (см. сопроводительную иллюстрацию):
- Проверьте вакуумные шланги на наличие признаков старения материала и прочих повреждений. Замените дефектные.

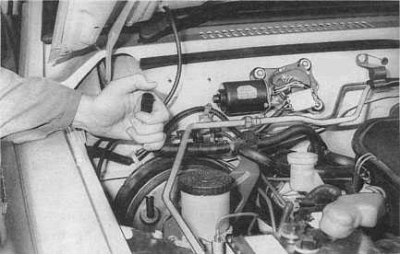

- Отсоедините вакуумный шланг от блока вакуумного усилителя и при работающем на холостых оборотах двигателе проверьте наличие в нем разрежения, заткнув конец шланга большим пальцем.
- Отсоедините вакуумные шланги, отпустите крепежный хомут и снимите контрольный клапан с блока вакуумного усилителя.
- Подуйте в клапан со стороны вакуумного усилителя. Воздух должен проходить свободно.
- Попробуйте прососать воздух через то же отверстие клапана. На этот раз клапан должен быть закрыт. При выявлении отклонений замените контрольный клапан.
Регулировка толкателя
1. Снимите блок вакуумного усилителя с автомобиля.
2. Подсоедините к шланговому штуцеру на блоке оборудованный вакуумметром ручной вакуумный насос.

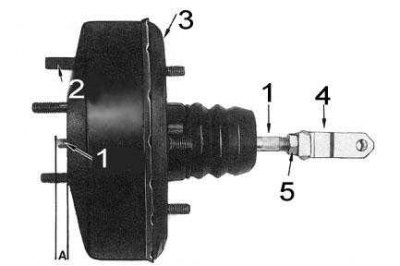

3. Создайте в вакуумной трубке усилителя разрежение глубиной 500 мм рт. ст. и измерьте величину выступания толкателя А над посадочной поверхность ГТЦ (см. сопроводительную иллюстрацию). Номинальная величина составляет А = 10.275÷10.525 мм.
1 - толкатель; 2 - вакуумная трубка; 3 - вакуумный усилитель; 4 - контргайка; 5 - наконечник
4. В случае необходимости отрегулируйте длину толкателя, добиваясь требуемой величины его выступания.
