2. Если повреждена только часть металлической трубки, то ее можно вырезать и заменить резиновым шлангом на 1 СО мм длиннее удаляемой части. Оба конца шланга закрепите хомутами.
3. Если длина удаляемой части металлической трубки превышает 150 мм, то для соединения следует использовать металлическую трубку с надетыми на концах отрезками шлангов. Суммарная длина шлангов не должна превышать 250 мм.
4. После ремонта запустите двигатель и убедитесь в отсутствии течи.

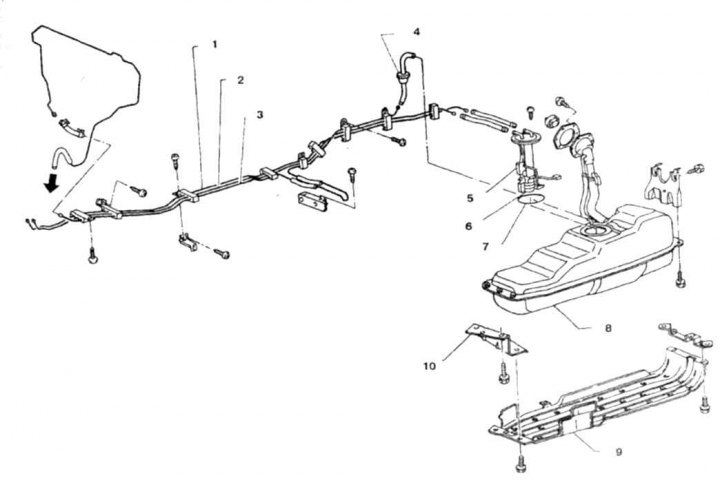

4.1 Топливная магистраль двигателей с впрыском топлива
1. Трубка подачи топлива; 2. Обратный бензопровод; 3. Трубка отбора паров бензина; 4. Контрольный клапан; 5. Датчик уровня топлива; 6. Насос; 7. Прокладка; 8. Бак; 9. Щиток бака (на полноприводных а/м)
