Спецификации подвески и рулевого управления (Ниссан Максима 4 A32, 1994-1999)

Передняя подвеска
Тип	Независимая, типа Мак-Ферсон
Цветовая маркировка винтовых пружин
Модели с РКПП
Правая сторона	Красный х Оранжевый х Оранжевый
Левая сторона	Красный х Зеленый х Зеленый
Модели с АТ
Правая сторона	Красный х Зеленый х Зеленый
Левая сторона	Зеленый х Пурпурный х Пурпурный
Диаметр прутка винтовых пружин стоечных сборок, мм	13.4 ÷ 13.7
Наружный диаметр витков пружины, мм	160
Свободная длина пружины, мм	398 ÷ 418
Жесткость винтовой пружины, кГс/мм	2.0
Диаметр штока поршня амортизатора, мм	22
Диаметр поршня, мм	32
Демпфирующее усилие амортизатора (при 0.3 м/с), кГс
Растяжение	93.2
Сжатие	27.5 ÷ 43.2
Максимальный допустимый осевой люфт колесного подшипника, мм	0.05
Диаметр штанги стабилизатора поперечной устойчивости, мм	31.8
Цветовая маркировка штанги стабилизатора	Красный
Крутящий момент нижней шаровой опоры, Нм	0.49 ÷ 3.43
Допустимый вертикальный люфт нижней шаровой опоры, мм	0
Тип ШРУСов
Внутренние	DS90
Наружные	ZF100
Диаметр ШРУСов, мм	28
Тип смазки ШРУСов	Фирменная смазка Nissan
Количество смазки на шарнир, г
Внутренний ШРУС	160 ÷180
Наружный ШРУС	205 ÷ 225
Задняя подвеска
Тип	Многорычажная заддняя балка
Цветовая маркировка винтовых пружин
Правая сторона	Желтый х Серый х Зеленый
Левая сторона	Синий х Серый х Зеленый
Диаметр прутка винтовых пружин стоечных сборок, мм	12.1
Наружный диаметр витков пружины, мм	91.1 ÷ 100.7
Свободная длина пружины, мм	300
Диаметр штока поршня амортизатора, мм	12.5
Демпфирующее усилие амортизатора (при 0.3 м/с), кГс
Растяжение	93.2
Сжатие	53.9
Максимальный допустимый осевой люфт колесного подшипника, мм	0.05
Рулевое управление
Тип	Реечное с гидроусилителем и изменяемым значением усиления в зависимости от скорости автомобиля
Тип рулевого привода
Модели
с 1993 и 1994 г.г. вып.	PR26SC с гидроусилителем
с 1995 г. вып.	PR26AC/PR26AE с гидроусилителем
Передаточное отношение
PR26SC	1 : 18.7
PR26AC/PR26AE	1 : 18.1
Количество оборотов рулевого колеса (от упора до упора)
PR26SC	3.2
PR26AC/PR26AE	3.1
Максимальный допустимый осевой люфт рулевого колеса (все модели), мм	0
Максимальный допустимый радиальный люфт рулевого колеса (все модели), мм	35

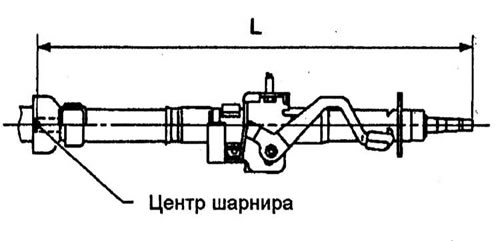

Длина рулевой колонки "L", мм

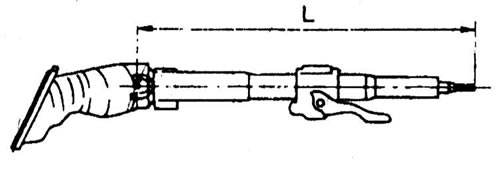

Длина рулевой колонки (модели PR26SC): Длина рулевой колонки (модели PR26AC/PR26AE):
PR26SC	581.0 ÷ 582.8
PR26AC/PR26AE	525.9 ÷ 528.1
Тип гидравлической жидкости PAS	См. Главу Настройки и текущее обслуживание

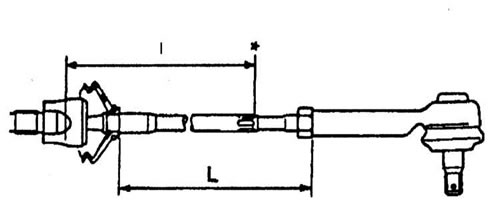

Стандартная длина рулевой тяги (L), мм	202.7
*l = 172 мм - точка измерения:

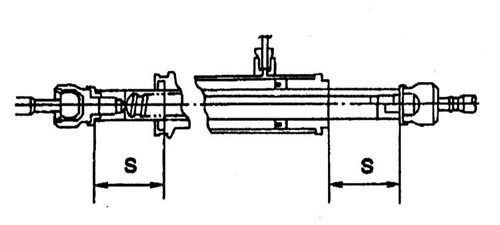

Величина хода рулевой рейки "S", мм	70.5
Усилия затягивания резьбовых соединений	Нм
Передняя подвеска
Гайки крепления шаровой опоры к рычагу управления (модели 1993 и 1994 г.г. вып.)	76 ÷ 109
Гайка крепления шаровой опоры к поворотному кулаку
Модели 1993 и 1994 г.г. вып.	71 ÷ 86
Модели с 1995 г. вып.	62 ÷ 76
Рычаг управления подвески
Гайка осевого болта
Модели 1993 и 1994 г.г. вып.	88 ÷ 118
Модели с 1995 г. вып.	118 ÷ 147
Болты крепления хомута/косынки/пальца задней втулки (модели 1993 и 1994 г.г. вып.)	118 ÷ 147
Болты пальца втулки (модели с 1995 г. вып.)	118 ÷ 147
Болты хомута задней втулки (модели с 1995 г. вып.)	118 ÷ 147
Стабилизатор поперечной устойчивости
Гайка крепления стойки к штанги стабилизатора
Модели 1993 и 1994 г.г. вып.	41 ÷ 51
Модели с 1995 г. вып.	16 ÷ 22
Гайка крепления стойки стабилизатора к рычагу управления подвески
Модели 1993 и 1994 г.г. вып.	16 ÷ 22
Модели с 1995 г. вып.	41 ÷ 47
Болты крепежного хомута штанги стабилизатора поперечной устойчивости
Модели 1993 и 1994 г.г. вып.	31 ÷ 42
Модели с 1995 г. вып.	49 ÷ 59
Стоечные сборки
Болты/гайки крепления стойки к поворотному кулаку
Модели 1993 и 1994 г.г. вып.	157 ÷ 167
Модели с 1995 г. вып.	140 ÷ 159
Гайки верхней опоры стойки	39 ÷ 54
Гайка штока поршня амортизатора
Модели 1993 и 1994 г.г. вып.	59 ÷ 78
Модели с 1995 г. вып.	59 ÷ 88
Задняя подвеска
Модели 1993 и 1994 г.г. вып.
Болты крепления тормозного щита к ступичной сборке (модели с барабанными тормозными механизмами задних колес)	38 ÷ 52
Болты крепления брызгозащитного экрана дискового тормозного механизма	38 ÷ 52
Гайка крепления сборки ступицы с колесным подшипником	186 ÷ 255
Рычаги задней подвески
Поперечные рычаги
Гайки крепления поперечного рычага к поперечной балке	88 ÷ 118
Гайки крепления поперечного рычага к ступичной сборке	88 ÷ 118
Болты/гайки крепления обоих концов продольного рычага подвески	88 ÷ 118
Болты крепления кронштейна продольного рычага к стойке подвески	59 ÷ 78
Стабилизатор поперечной устойчивости
Гайки крепежного хомута втулки стабилизатора	31 ÷ 42
Гайки крепления стойки стабилизатора к шасси	41 ÷ 47
Болты крепления штанги стабилизатора к кронштейну продольного рычага подвески	59 ÷ 78
Стоечные сборки
Верхние крепежные гайки	42 ÷ 54
Гайка штока поршня амортизатора	59 ÷ 78
Модели с 1995 г. вып.
Стоечная сборка
Гайка штока поршня	18 ÷ 24
Гайки верхней опоры амортизатора
Модели с 1995 по 1998 г.г. вып.	16 ÷ 19
Модели 1999 г. вып.	16 ÷ 22
Гайка/болт нижней опоры амортизатора
Модели с 1995 по 1998 г.г. вып.	98 ÷ 118
Модели 1999 г. вып.	108 ÷ 127
Поперечная реактивная штанга и шток управления
Гайка крепления реактивной штанги к сборке заднего моста	98 ÷ 118
Болт/гайка крепления реактивной штанги к шасси	98 ÷ 118
Болт/гайка крепления штока управления к реактивной штанге
Модели с 1995 по 1998 г.г. вып.	59 ÷ 78
Модели 1999 г. вып.	79 ÷ 98
Гайка крепления штока управления к сборке заднего моста	98 ÷ 118
Болт/гайка крепления продольного рычага подвески к шасси
Модели с 1995 по 1998 г.г. вып.	98 ÷ 118
Модели 1999 г. вып.	108 ÷ 127
Болты крепления брызгозащитного экрана дискового тормозного механизма	22 ÷ 29
Гайка крепления сборки ступицы с колесным подшипником	186 ÷ 255
Рулевое управление
Болты крепления модуля подушки безопасности (с головками типа TORX)	15 ÷ 25
Болты и гайки крепления опорного кронштейна рулевого механизма	73 ÷ 97
Стяжной болт карданного шарнира рулевого вала	24 ÷ 29
Гайка крепления рулевого колеса
Модели с 1995 по 1998 г.г. вып.	29 ÷ 39
Модели 1999 г. вып.	33 ÷ 39
Гайка крепления наконечника рулевой тяги к поворотному кулаку
Модели 1993 и 1994 г.г. вып.	29 ÷ 39
Модели 1995 и 1996 г.г. вып.	63 ÷ 73
Модели с 1997 по 1999 г.г. вып.	29 ÷ 39
Полый болт штуцерного разъема крепления напорной гидравлической линии к рулевому насосу	69
д-1 Гайка крепления верхней опоры стойки (39 ÷ 54 Нм) д-2 Гайка штока поршня амортизатора (59 ÷ 78 Нм) д-3 Гайка хомута крепления штанги стабилизатора поперечной устойчивости (31 ÷ 42 Нм) д-4 Болт крепления хомута (31 ÷ 42 Нм) д-5 Гайка крепления стойки стабилизатора к штанге (41 ÷ 47 Нм) д-6 Болты (118 ÷ 147 Нм) д-7 Гайка (88 ÷ 118 Нм) д-8 Гайка (16 ÷ 22 Нм) д-9 Гайка (157 ÷ 167 Нм) д-10 Болт (54 ÷ 72 Нм) д-11 Болт (118 ÷ 147 Нм) д-12 Корончатая гайка шарового пальца (71 ÷ 86 Нм) д-13 Гайка (76 ÷109 Нм) д-14 Ступичная гака (235 ÷ 314 Нм)
