Соединения, требующие угловой затяжки
При окончательной затяжке перечисленных ниже соединений требуется ключ, обеспечивающий поворот на заданный угол:
- Болты головки цилиндров
- Болты крышек коренных подшипников (только в двигателе SR)
- Гайки крышек шатунных подшипников (в двигателях SR и CD).
Нанесение герметика в качестве «жидкой прокладки»
Перед нанесением слоя герметика удалите все следы старого герметика с привал очных плоскостей и канавок. Тщательно обезжирьте поверхности.

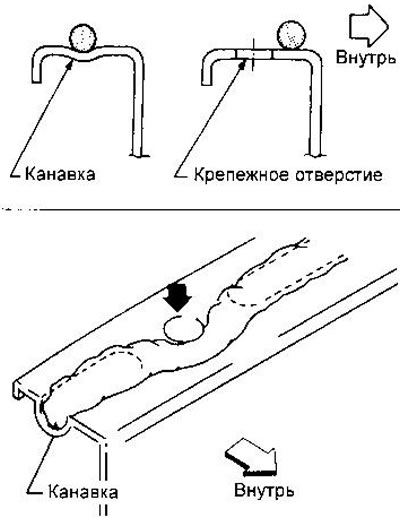

Нанесите непрерывный валик герметика на уплотняемые поверхности (используйте оригинальный герметик Genuine Liquid Gasket или аналогичный).
- Дня масляного поддона диаметр валика должен быть от 4 до 5 мм в двигателе SR и от 3,5 до 4,5 мм в двигателях GA и CD.
- В других местах диаметр валика должен находиться в пределах 2,0 3,0 мм.
Герметик должен огибать отверстия по окружности с внутренней стороны.
Сборка должна выполняться в течение 5 минут после нанесения герметика.
Перед заливкой моторного масла или охлаждающей жидкости необходимо выждать не менее 30 минут.
ПРИМЕЧАНИЕ: Далее при отсутствии специального указания на тип герметика подразумевается оригинальный герметик Genuine Liquid Gasket или аналогичный.
