Альмера 1 (1995-2000)

Комбинация приборов — электрическая схема

0

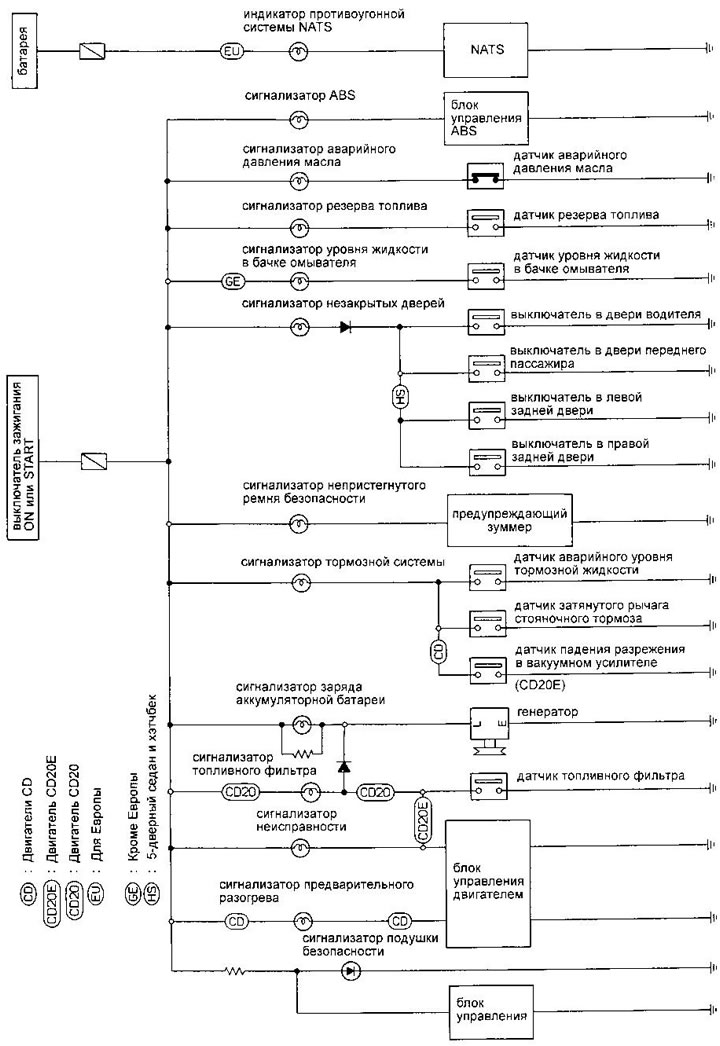

Принципиальная электрическая схема
